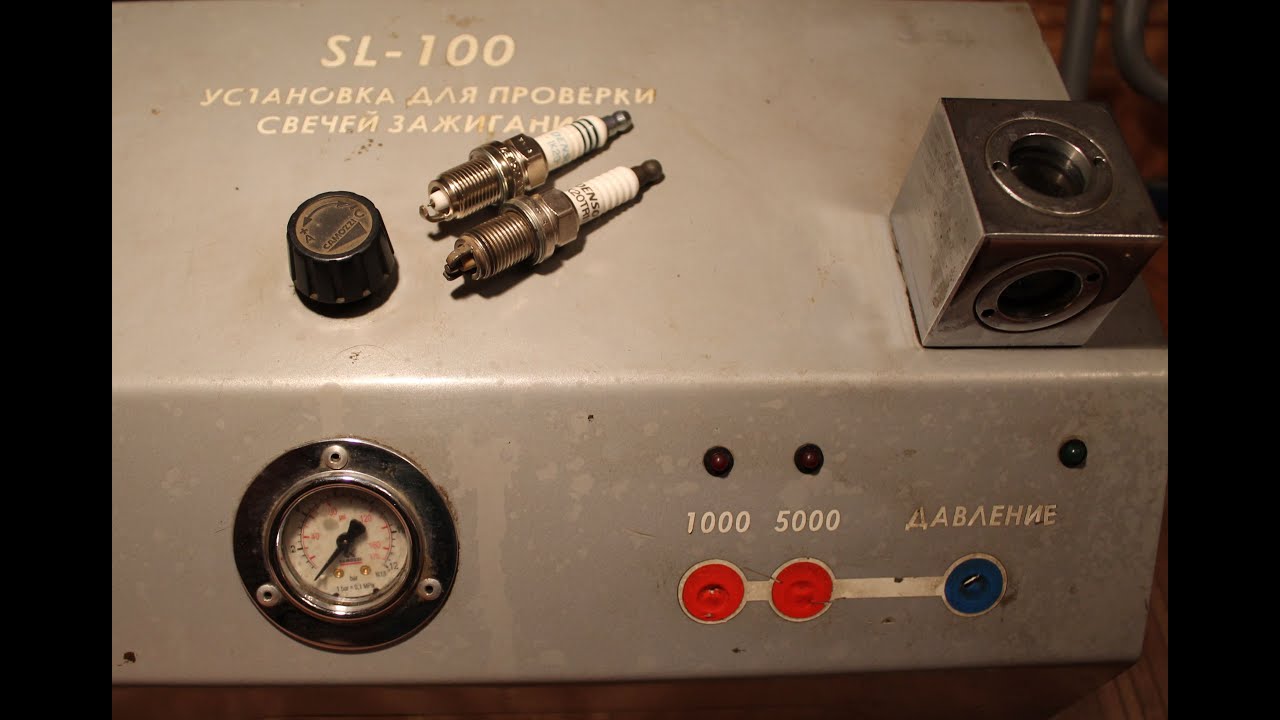

Как использовать установку для проверки свечей зажигания SL-100

Установка предназначена для проверки работоспособности искрообразования свечей, используемых на моторах, работающих на бензине. Оборудование имеет встроенный компрессор.

Неотъемлемой частью сервиса по техническому обслуживанию автомобилей является стенд для оценки работоспособности искрообразующего оборудования. Пользующийся популярностью прибор — установка для проверки свечей зажигания SL 100.

Прибор для проверки свечей зажигания SL-100: особенности

Установка предназначена для проверки работоспособности искрообразования свечей, используемых на моторах, работающих на бензине. Оборудование имеет встроенный компрессор.

Инструкция по эксплуатации SL-100

Постоянная диагностика искрообразователей обязательна, так как от их состояния зависит работа мотора в целом. Стенд SL-100 предназначен для профессионального использования в оборудованных станциях технического обслуживания. В инструкции по эксплуатации производитель заявляет проверку правильности образования искры и выявление вероятности возникновения пробоя изолятора.

Свечи зажигания

Свечи зажигания

Для верной диагностики устанавливается рабочее давление в 10 бар и более в диапазоне от 1000 до 5000 оборотов в минуту.

Порядок действий:

  1. Одеть резиновый уплотнитель на резьбу свечи.
  2. Закрутить ее в специально предназначенное отверстие.
  3. Проверить, чтобы предохранительный клапан был закрыт.
  4. Установить контакты искрообразователя в положение, позволяющее оценить их состояние.
  5. Подать питание на аккумулятор.
  6. Повысить давление до 3 бар.
  7. Убедиться в герметичности соединения (в случае отсутствия, затянуть деталь гаечным ключом).
  8. Подать высокое напряжение на свечу.
  9. Постепенно повышать давление до достижения отметки в 11 бар (предусмотрено автоматическое отключение при превышении заданных параметров).
  10. Симулировать холостой режим работы двигателя внутреннего сгорания, нажав «1000» и выполнить проверку образования искры (время нажатия не должно превышать 20 секунд).
  11. Симулировать максимальные обороты мотора, нажав «5000» и оценить работу зажигания в экстремальных условиях (держать не более 20 секунд).
  12. Сбросить давление с помощью предохранительного клапана.
  13. Выключить прибор.
  14. Отсоединить провод высокого напряжения.
  15. Выкрутить искрообразователь.
Действия необходимо выполнять последовательно, не нарушая порядок, установленный руководством по эксплуатации. В комплекте поставки имеется 4 запасных кольца для свечи, являющихся расходным материалом.

Технические характеристики SL-100

Перед покупкой прибора рекомендуется изучить технические параметры, оценив, подходит ли установка для конкретных условий эксплуатации.

Наименование Описание
Размеры (Д * Ш * В), см 36 * 25 * 23
Вес, гр. 5000
Рабочее напряжение, вольт 5
Потребляемый ток при максимальной нагрузке, А 14
Потребление электроэнергии при минимальных нагрузках, А 2
Предельное давление, бар 10
Количество режимов диагностики 2
Наличие встроенного манометра Есть
Диапазон рабочих температур, ºС 5-45

Стенд позволяет выявить следующие дефекты искрообразователей:

  • наличие неравномерного формирования искры на холостом ходу и при динамичной эксплуатации двигателя;
  • появление механических повреждений в корпусе изолятора;
  • отсутствие герметичности в местах соединения элементов.

Компактные размеры позволяют эргономично разместить диагностическое оборудование даже на малых площадях. Установка питается от аккумулятора с напряжением, соответствующим рабочей системе автомобиля. Использование полуавтоматического диагностического стенда допускается только персоналом, имеющим необходимую квалификацию и прошедшим обучение на подобном оборудовании.
