Устройство КПП, схема коробки передач на «Ладе Калине»

ВАЗ оснастил «Калину» 5-ступенчатой механической коробкой. Внутри нее расположены валы, шестерни передач, синхронизаторы, подшипники.

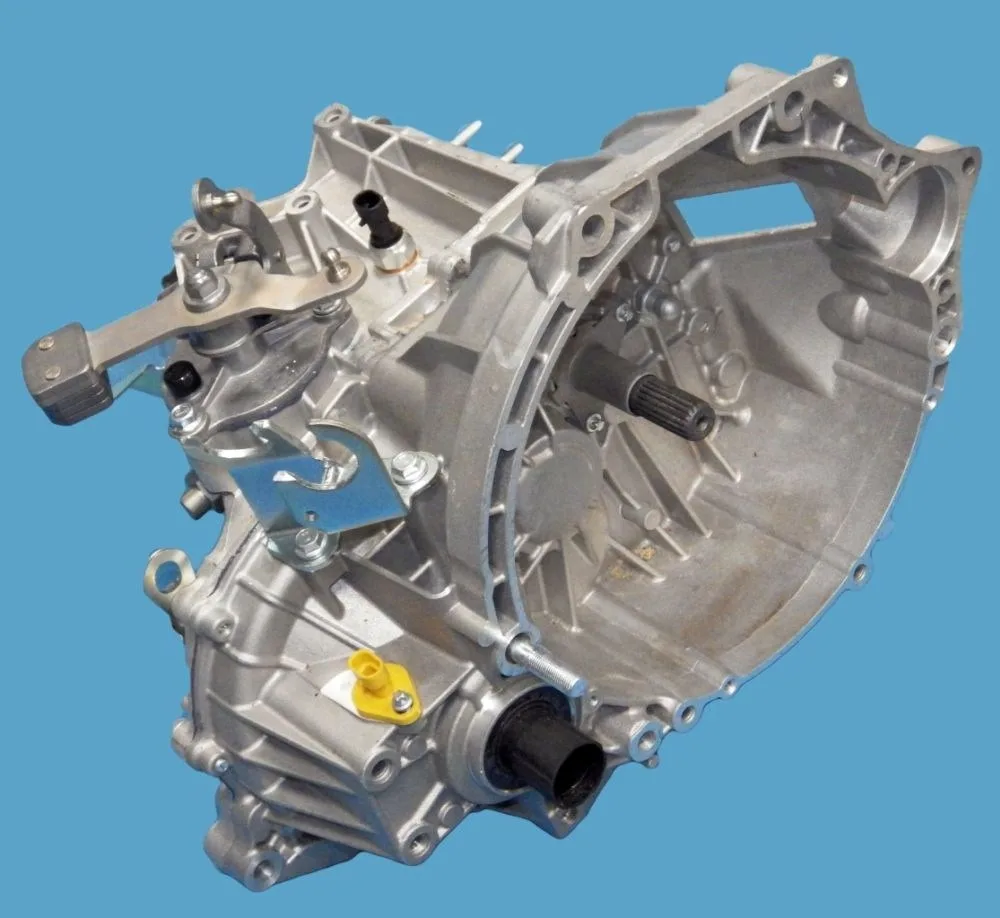

Коробка передач Калина 1118
Роман Красинец Автор статьи: Роман Красинец
0
+
0
-

Любой уважающий себя автолюбитель должен представлять, из чего состоит его машина. Один из основных элементов трансмиссии – коробка переключения передач. Водителю нелишне ознакомиться со схемой устройства КПП своей «Калины».

Почему важно знать схему устройства МКПП «Калины»

При возникновении посторонних звуков при переключении скоростей необходимо искать причину в коробке. Это первая причина, по которой нужно знать устройство КПП «Калины» хотя бы минимально.

Вторая причина – знать схему устройства КПП «Калины» и принцип работы нужно, чтобы вас не обвели вокруг пальца сервисные «знатоки», которым вы отдаете авто на техническое обслуживание. Да и в принципе водитель должен понимать, как работает его автомобиль, какая схема КПП на «Ладе Калине», чтобы в непредвиденных дорожных ситуациях найти из них выход.

Схема МКПП

Трансмиссия необходима для передачи крутящего момента, создаваемого двигателем, на колеса автомобиля. Схема коробки передач «Лады Калины» указана в инструкции по эксплуатации автомобиля.

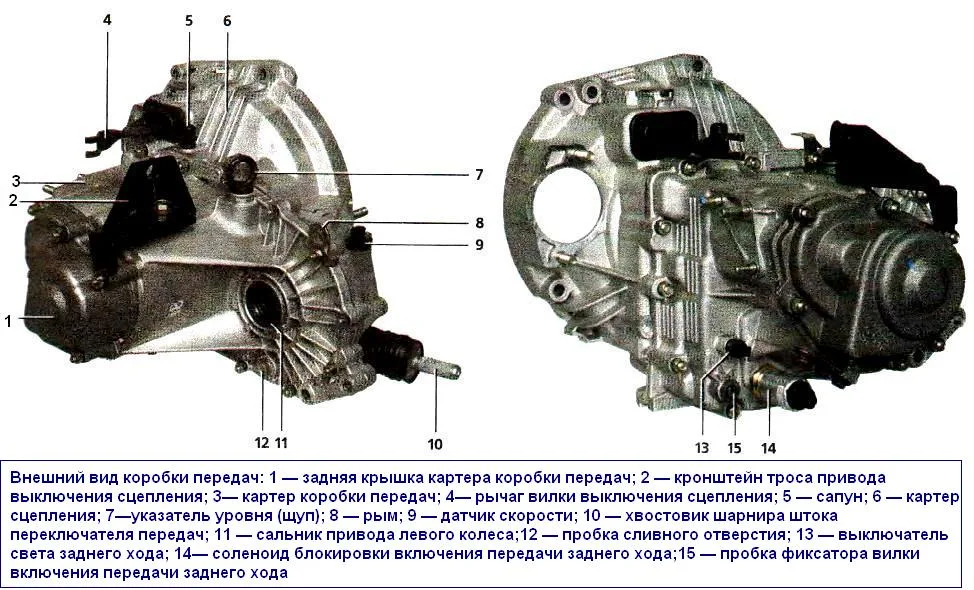

Схема коробки передач Лады Калины

Схема коробки передач «Лады Калины»

ВАЗ оснастил «Калину» 5-ступенчатой механической коробкой. Внутри нее расположены валы, шестерни передач, синхронизаторы, подшипники.

Схема переключения на коробке передач «Калины» зависит от ее типа и года выпуска автомобиля.

Новые «Калины», в том числе кросс-серии, «Гранты» производились с АКПП от фирмы Jatco.

Валы

Внутри корпуса расположены валы:

  • Первичный. Он служит для связи с маховиком двигателя через сцепление. Его еще называют ведущим валом.
  • Вторичный, соединенный с главной передачей. Он же – ведомый.

Валы при помощи шестерен вращаются и передают крутящий момент.

Шестерни передач

На первичном и вторичном валу располагаются шестерни. Причем на вторичном валу находится целый блок шестерен разного размера, они жестко закреплены в продольном отношении, что исключает осевое передвижение вдоль вала.

Выбор скоростей осуществляется путем изменения пары зацепляемых шестерен на первичном и вторичном валу.

Синхронизаторы

С помощью синхронизатора удается включать нужную скорость без резких ударов. Они уравновешивают частоту вращения шестерни и вала.

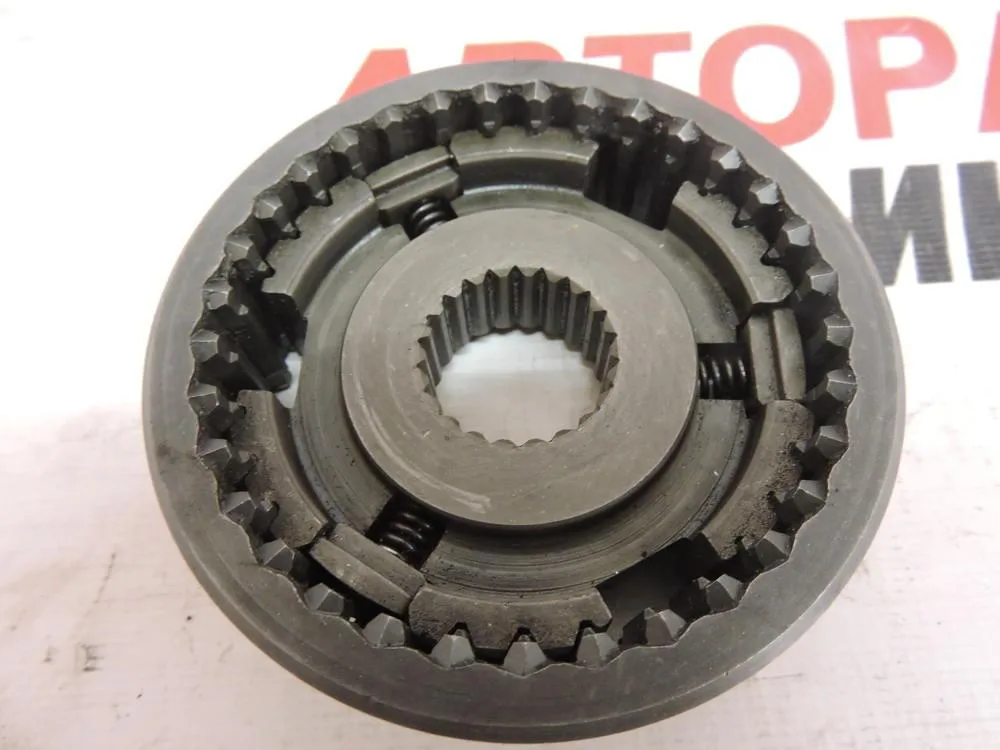

Синхронизатор первой передачи

Синхронизатор первой передачи

Синхронизаторы состоят из муфты, которая свободно перемещается по шестерне. Входя в зацепление с блокирующим кольцом на валу, она выравнивает частоту вращения.

Главная передача

Через этот механизм непосредственно передается крутящий момент на колеса. От передаточного числа зависят тяга и характеристики автомобиля. Проще говоря – это обычный понижающий редуктор.

Дифференциал

Дифференциал соединен с главной передачей и расположен внутри коробки. Представляет собой планетарный редуктор, в состав которого входят шестерня полуосей, шестерня главной передачи, корпус и сателлиты.

Дифференциал служит для равномерного распределения крутящего момента по колесам.

Корпус

Если «Калина» используется как городской автомобиль и никаких доработок не претерпела, то вполне достаточно оригинального заводского корпуса механической коробки переключения передач.

Но существуют производители, которые изготавливают такой же картер по размерам, но с усилениями и наплывами. Это делается с целью повысить прочность корпуса. Такой корпус может стоить до 30 тыс. рублей.

Подшипники

Подшипники в коробке передач выполняют функцию опоры для валов, оберегая их от вибраций и больших нагрузок. Также подшипники снижают трение, в результате чего уменьшаются температурные нагрузки.

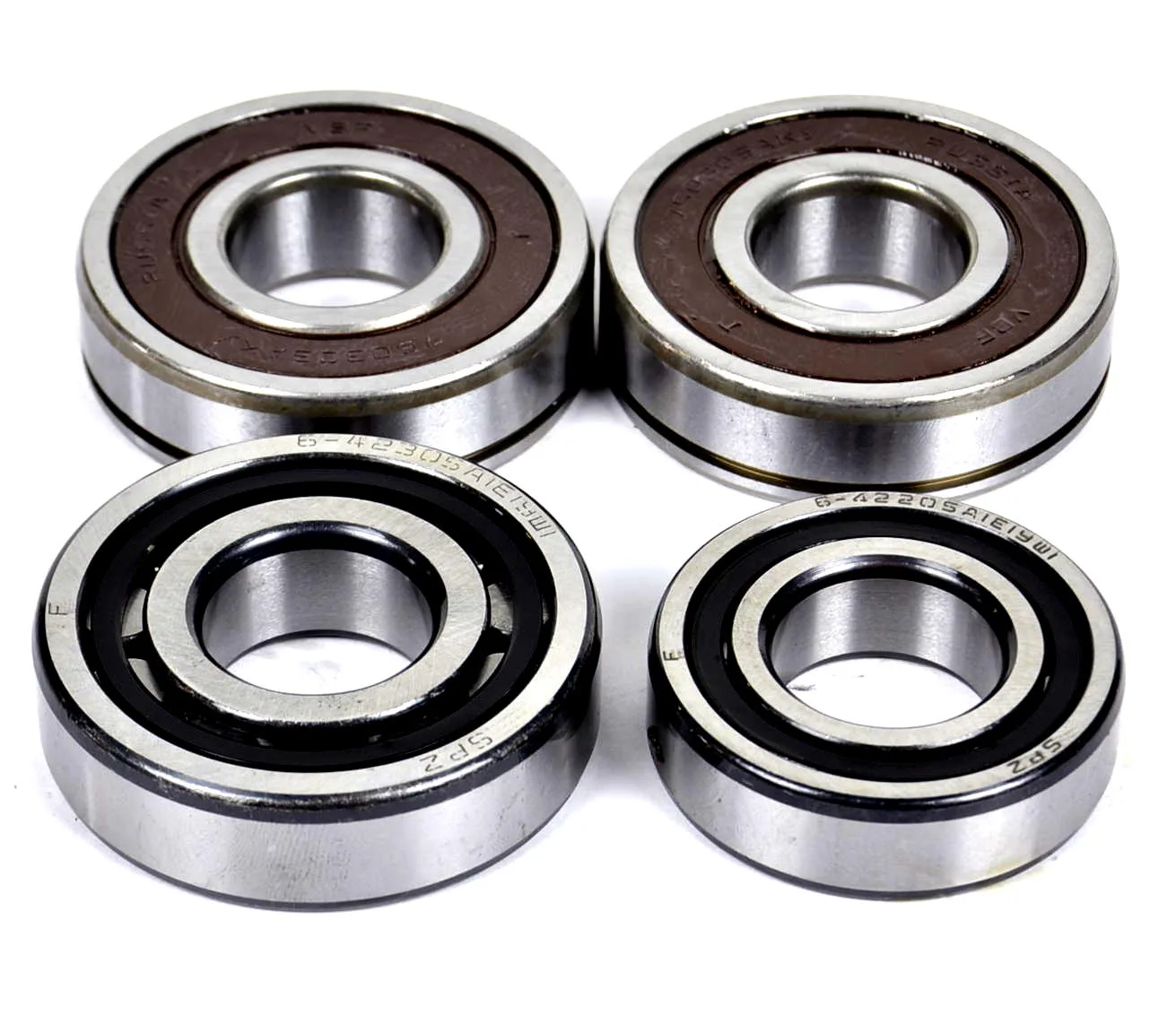

Подшипники КПП

Подшипники КПП

Если коробка начала свистеть или отказывает сцепление, причиной часто становится выведенный из строя подшипник.

Система выбора передач

Узел выбора передач предназначен для передачи усилия с рычага управления переключением скоростей на муфту, которая отвечает за выбор той или иной скорости.

Владельцы Lada Kalina порой сталкиваются с проблемой, когда пропадает скорость, ее просто невозможно нащупать. Обычно все начинается со второй передачи, о ее вылетах ходят легенды среди владельцев АвтоВАЗа. Проблема чаще всего вызвана выходом из строя синхронизатора, вследствие чего могут износиться шестерни передачи.

Чаще всего используется кулисная система жесткого привода штока. В более поздних моделях используется тросовая коробка. Все зависит от схемы КПП «Калины».

МКПП имеет преимущества перед другими коробками. Она меньше по массе и стоимости. Простая конструкция говорит о ее надежности. Обслуживание и ремонт не будут сильно бить по карману, больше возможностей на бездорожье. При поломке на дороге автомобиль можно привезти на буксире, что не скажешь про «автомат».
