Замена ремня генератора «Форд Фиеста» своими руками

На автомобилях «Форд Фиеста» замена ремня генератора производится иначе, чем на большинстве российских автомобилей, ведь часть машин лишены натяжителя. Кроме того, для замены подходят только так называемые «резиновые», то есть эластичные ремни (приводы, РГ (ремни генератора)).

Почему важно вовремя менять ремень генератора на «Форд Фиеста»

Электрическое питание для двигателя и иных систем автомобиля поступает из двух источников, от аккумулятора и генератора. Первый способен выдать огромный ток, необходимый для того, чтобы стартер смог провернуть коленчатый вал движка с необходимой скоростью, но заряд его энергии ограничен емкостью устройства. Второй выдает гораздо меньший ток, но именно на него ложится вся нагрузка во время работы силового агрегата, кроме того, вырабатываемого им электричества достаточно для подзарядки аккумуляторной батареи, поэтому даже при интенсивном использовании стартера она не «садится».

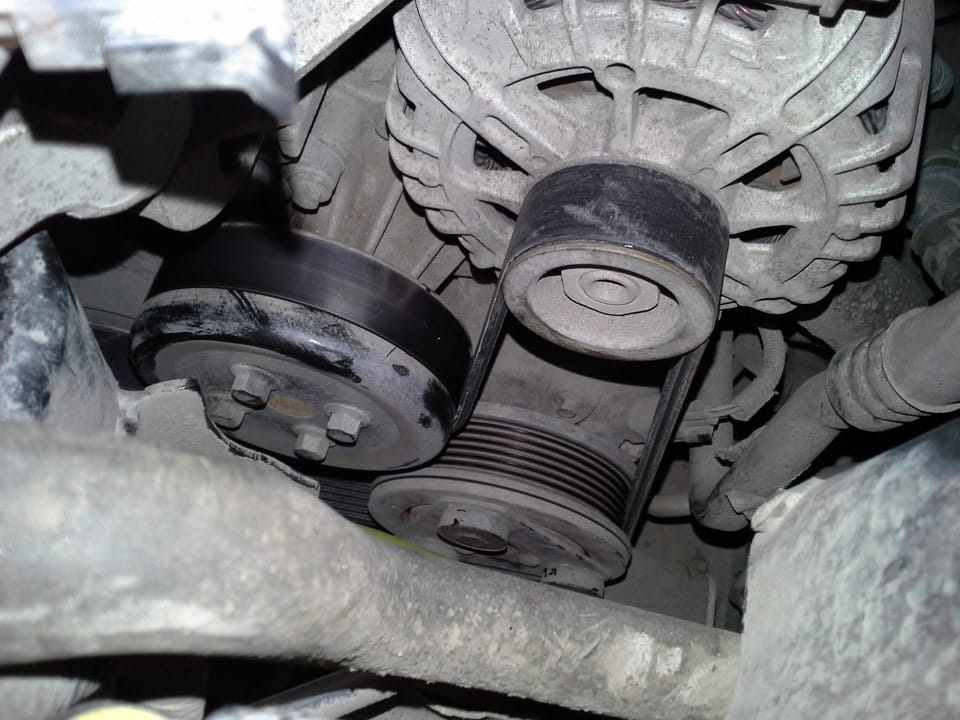

Форд Фиеста — замена ремня генератора

Если ремень генератора «Форд Фиеста» порвется, то это устройство перестанет вырабатывать электроэнергию, а значит, вся нагрузка ляжет на аккумуляторную батарею. Из-за небольшой емкости аккумулятора, этого заряда хватит ненадолго, в зависимости от комплектации машины и количества включенных потребителей энергии на 2–6 часов езды, после чего автомобиль остановится и все его системы, работающие от электричества, отключатся. Если это произойдет рядом с гаражом или возле автосервиса, то замена ремня генератора «Форд Фиеста» не займет много времени и восстановит работоспособность машины, если посреди дороги, да еще и в отдаленной местности, то справиться будет гораздо сложней.

Какие схемы передачи энергии от двигателя к генератору применяли на автомобилях «Форд Фиеста»

За все время выпуска этого автомобиля, на нем использовали 3 схемы передачи энергии:

1. С натяжителем-планкой.
2. С роликом-натяжителем (автоматическим натяжным устройством).
3. Без натяжителя.

Натяжитель-планка, по принципу работы похож на аналоги, устанавливаемые на старые советские машины – это изогнутая или прямая пластина с прорезью, внутрь которой вставлен фиксирующий болт. После замены РГ генератор, установленный на шарнире, отводят от двигателя и, когда натяжение ремня достигает установленного значения, затягивают болт, фиксируя тем самым положение планки.

Замена ремня генератора Форд Фиеста МК6

Ролик-натяжитель постоянно давит на ремень с определенным усилием, обеспечивая оптимальное натяжение, если же требуется замена привода генератора автомобиля Ford Fiesta, ролик необходимо отжать с помощью подходящего рожкового ключа.

В схеме без натяжителя используют эластичный ремень, который с помощью специального приспособления, сохраняющего его от повреждения ручьев, надевают на шкивы двигателя и статично закрепленного генератора. Снять такой ремень можно либо с помощью такого же устройства, либо разрезав его ножом, ведь после демонтажа он уже непригоден для повторной установки.

Признаки износа ремня генератора «Форд Фиеста»

Все признаки износа ремня генератора «Форд Фиеста», говорящие о необходимости замены этого элемента, можно разделить на две группы:

1. Прямые.
2. Косвенные.

К прямым можно отнести:

• любые повреждения ремня, например, трещины на его поверхности, расслоение, разлохмачивание краев и тому подобное;
• удлинение РГ, из-за чего при резком наборе оборотов двигателя появляется характерный свист.

К косвенным относят то, что может говорить как о повреждении привода, так и о других проблемах, то есть снижение эффективности работы генератора, падение напряжения, особенно под нагрузкой и тому подобное. Но поскольку такие же проявления вызывают и другие дефекты, то доказательством того, что причиной падения мощности является износ требующего замены ремня генератора Ford Fiesta является только прямое повреждение, которое обнаруживают во время осмотра двигателя.

Признаки износа ремня генератора «Форд Фиеста»

Такой ремень генератора «Форд Фиеста» не сможет эффективно передавать энергию от двигателя к источнику электропитания

Чтобы проверить состояние ремня генератора «Форд Фиеста» и определить, нужна ли ему замена, поступайте следующим образом:

1. Закатите машину на яму или поставьте на ровную площадку с твердым покрытием.
2. Включите нейтральную передачу и стояночный тормоз.
3. Подоприте колеса противооткатными упорами.
4. Снимите правое переднее колесо.
5. Снимите пластиковую защиту двигателя с правой стороны.
6. Проворачивая коленчатый вал за болт, фиксирующий зубчатое колесо газораспределительного механизма и шкивы приводных агрегатов, осмотрите ремень на предмет повреждений. Если все нормально, обхватите РГ двумя пальцами и поверните на 90 градусов, если для этого пришлось приложить как минимум 1,5–2 кг, то натяжение в порядке, если меньше, приводу нужна замена, ведь он сильно растянут.

Инструменты, оборудование, запчасти

Вот список инструментов и оборудования, которое потребуется вам для замены ремня генератора «Форд Фиеста»:

1. Домкрат, страховочная подставка и противооткатные упоры.
2. Набор рожковых и накидных ключей.
3. Набор ключей TORX.
4. Ключ-трещотка с удлинителем и набором головок.
5. Плоская и крестовая отвертки.
6. Монтажная лопатка (монтировка).
7. Острый нож.
8. Приспособление для установки приводных ремней легковых автомобилей «Форд».

Замена ремня генератора Форд Фиеста МК5

Чтобы не ошибиться с выбором комплекта ремней, используйте подбор по ВИН-коду и учитывайте, что долгое время поставщиком этих деталей на заводы «Форд» была компания Gates, поэтому ее продукцию можно считать оригинальной. Также неплохие запчасти делают следующие компании:

Самостоятельная замена ремня генератора автомобилей «Форд Фиеста»

Способ замены РГ напрямую зависит от схемы передачи энергии к генератору, поэтому мы подробно расскажем о каждом из способов. Кроме того, мы расскажем о тех действиях, которые одинаковы для любых способов замены привода генератора н автомобилях Ford Fiesta.

Общие действия

В какой бы комплектации вы не купили эту машину, для замены ремня генератора на «Форд Фиеста» вам всегда придется выполнять следующие действия:

1. Покупать РГ и ремень гидроусилителя руля (если автомобиль оснащен им).
2. Вывешивать переднюю правую сторону машины, соблюдая меры безопасности, которые описаны выше.
3. Снимать переднее правое колесо и пластиковую защиту двигателя.
4. Разрезать ремень гидроусилителя руля.
5. Отключать и снимать правую переднюю фару.
6. Надевать новый привод гидроусилителя руля.
7. Проверять затяжку болтов генератора, компрессора кондиционера и гидроусилителя.
8. Проверять легкость вращения ролика-натяжителя.
9. Надевать новый ремень так, чтобы его ручьи совпали с ручьями всех шкивов.
10. Устанавливайте новый привод в соответствие со схемой, если вы ее не помните, то либо сфотографируйте, либо внимательно изучайте инструкцию по ремонту.

Натянуть ремень генератора Форд Фиеста

Устанавливайте новый ремень так, чтобы его ручьи совпали с ручьями всех шкивов.

Замена на автомобилях с натяжителем в виде планки

Эта операция является наиболее простой, ведь достаточно ослабить затяжку верхнего болта электрогенератора и подвинуть его к двигателю, после чего спокойно снять старый и надеть новый привод. После завершения замены, с помощью монтажной лопатки отодвигайте источник электроэнергии от мотора, одновременно пальцами проверяя натяжение привода, когда оно будет достаточным, затяните болт с моментом 59–73 Н/м.

Замена ремня генератора на «Форд Фиеста» с автоматическим натяжителем

Эта операция несколько сложней, потому что натяжной ролик расположен крайне неудобно, а сопротивление переводу из одного режима в другой составляет несколько килограмм, поэтому приходится подобраться к нему сверху и ключом отжимать в обратную сторону. Однако этому мешают трубки кондиционера и воздушный фильтр, установленный прямо на клапанную крышку, поэтому приходится снимать фильтр и протискивать к ролику руку с ключом Один из способов такой замены привода генератора показан на этом видео:

Замена ремня генератора на «Форд Фиеста» без натяжителя

Это наиболее частая комплектация такой машины, поэтому большинство владельцев вынуждены мириться с «сумрачным гением» инженеров концерна «Форд» и искать различные способы облегчения такой работы. Для замены ремня вам потребуется специальное устройство, которое можно купить в любом магазине автозапчастей и инструментов. Чтобы заменить РГ на вашем Ford Fiesta, поступайте так:

1. Срежьте старый ремень.
2. Удалите его остатки из-под машины.
3. Наденьте новый ремень на все шкивы кроме либо помпы, либо коленчатого вала.
4. С помощью специального устройства натяните его на оставшийся шкив, вращая колечатый вал за болт с помощью головки на 18 мм. О том, как натянуть РГ на шкив коленчатого вала, смотрите тут:

Минус этого способа в том, что даже при использовании такого инструмента все равно остается риск повреждения ручьев. Натягивание на шкив помпы менее удобно, но гораздо безопасней для привода.

Натягивание ремня генератора «Форд Фиеста» на шкив помпы

Некоторые мастера вместо специального устройства подкладывают под ремень сложенную в несколько раз бумагу – на наш взгляд, такое решение является довольно спорным, ведь оно хуже защищает ручьи ремня генератора «Форд Фиеста», но тем не менее, можно поступать и так. Один из примеров такой замены показан на этом видео:

Существует еще один, крайне спорный метод, суть которого заключается в том, чтобы:

• открутить верхнее и ослабить нижнее крепление генератора;
• откинуть его от двигателя и тем самым снизить натяжение;
• снять старый ремень и надеть новый;
• вернуть устройство на место;
• скорректировать его положение и закрутить верхнее крепление;
• затянуть нижнее крепление.

Такой вариант замены ремня генератора «Форд Фиеста» показан на этом видео:

Заключение

На автомобиле «Форд Фиеста» замена ремня генератора представляет собой процедуру, сложность выполнения которой зависит от комплектации транспортного средства. Тем не менее, при использовании соответствующего инструмента и правильном подборе ремней, такой ремонт могут сделать даже начинающие автовладельцы, ведь методика одинакова для любых двигателей, независимо от вида топлива и типа привода газораспределительного механизма (ГРМ).
