Замена моторчика омывателя Рено Логан — как поменять насос

Замена насоса омывателя лобового стекла «Рено Логан» необходима в тех случаях, когда этот элемент перестал работать, из-за чего щетки «дворника» работают «на сухую». Выполнить такую операцию можно самостоятельно, о чем мы и расскажем в этой статье.

Как устроен омыватель «Рено Логан»

Система омывания стекол состоит из:

• бачка для омывающей жидкости (шампуня);
• электромотора (насоса);
• трубок;
• форсунок;
• правого подрулевого переключателя;
• блока комфорта (блока кузовного оборудования);
• монтажного блока;
• предохранителей;
• проводки.

Бачок омывателя стекол «Рено Логан» и его крышка

Когда водитель нажимает на правый подрулевой переключатель, он замыкает цепь питания и напряжение, через блок комфорта и монтажный блок поступает на электродвигатель. Последний расположен так, что при включении засасывает жидкость с нижней части бачка и по трубкам подает ее форсункам, после чего они разбрызгивают шампунь на лобовое стекло «Рено Логан». Если вы приобрели машину в кузове универсал, то таким же образом жидкость поступает к форсунке омывателя заднего стекла.

Почему не работает омыватель ветрового или заднего стекла на Renault Logan

Поскольку моторчик является лишь частью системы, то причины неработоспособности стеклоомывателя автомобиля, могут быть вызваны дефектом не только насоса, но и любого другого элемента, а значит, не всегда нужна замена этого устройства. К примеру, соскочил шланг с переходника или окислился один из контактов, причины вроде бы разные, но результат один – водитель нажимает на правый подрулевой переключатель, щетки «дворника» движутся по стеклу, но жидкость на него не поступает.

Тем не менее, наиболее частой причиной отказа всей системы являются либо нарушение целостности гидравлической части, например, соскакивание шланга с форсунки, либо какие-то дефекты электрической части, от окисления одного из контактов до короткого замыкания.

Как определить, что стеклоомыватель «Рено Логан» не работает из-за проблем с моторчиком

Поскольку моторчик является лишь часть более сложной системы, то замена насоса омывателя лобового стекла «Рено Логан без определения настоящей причины неисправности, скорее всего, окажется бесполезной тратой денег. Чтобы проверить состояние моторчика омывателя вашего автомобиля и подтвердить или опровергнуть необходимость его замены, сделайте простую проверку, состоящую из следующих шагов:

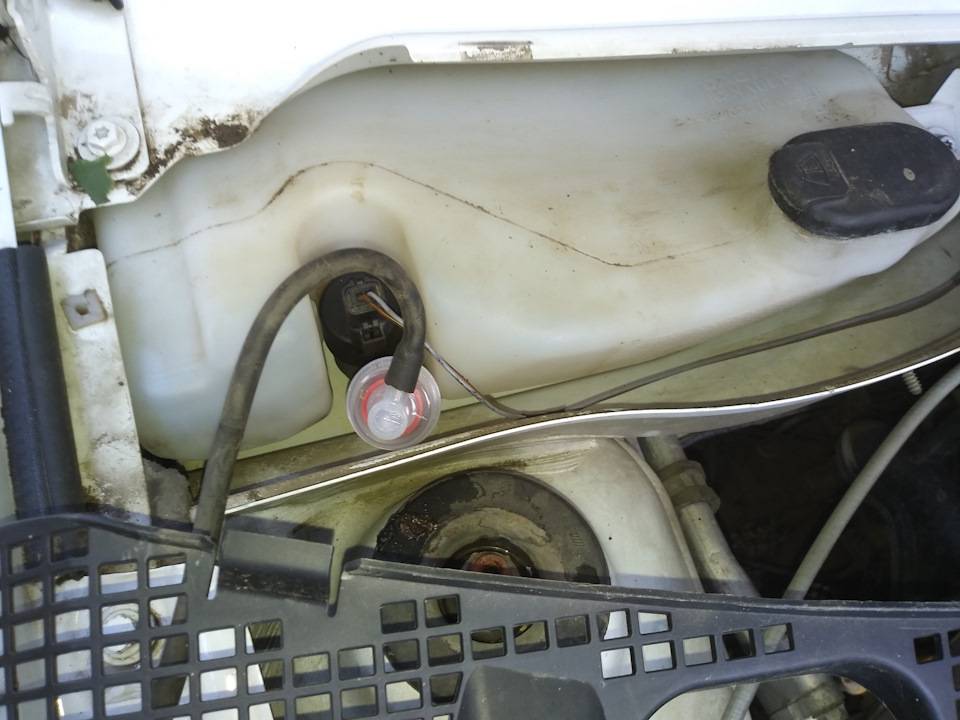

Бачок омывателя «Рено Логан» с установленным в нем электронасосом

1. В ближайшем магазине автозапчастей и инструментов купите самый дешевый пробник автоэлектрика.
2. Снимите с моторчика стеклоомывателя «Рено Логан» контактную колодку.
3. Подключите к контактной колодке пробник.
4. Попросите помощника включить зажигание, но не заводить двигатель, затем кратковременно нажать правый подрулевой переключатель.
5. Если пробник покажет наличие питающего напряжения, значит, электрическая часть стеклоомывателя Renault Logan, включая предохранители, исправна.
6. Наденьте контактную колодку на моторчик.
7. Отсоедините шланг от тройника и отведите так, чтобы вытекающая из него жидкость не попала на двигатель или провода.
8. Плесните на лобовое стекло омывающей жидкости, чтобы исключить движение щеток «дворника» «на сухую».
9. Попросите помощника нажать и пару секунд правый подрулевой переключатель, если жидкость потечет, то проблема в соскочившем шланге, если же нет, то вы подтвердили неисправность моторчика омывателя «Рено Логан».

Замена моторчика омывателя Renault Logan – подготовка или что для этого нужно

Если по результатам диагностики вы убедились, что проблема именно в неисправном моторчике, а все остальные части системы исправны, то для его замены вам потребуются следующие инструменты:

1. Плоская отвертка.
2. Ключ на 10 мм.

Следующим шагом на пути к замене моторчика станет покупка нового насоса омывателя «дворников» «Рено Логан» с артикулом:

1. Renault 60 01 549 443 – только для подачи омывайки на лобовое стекло (однососковый).
2. Renault 60 01 549 444 – для подачи омывающей жидкости на ветровое и заднее стекла.

Не обязательно искать на замену моторчик омывателя «дворников» именно для Renault Logan I или II поколений, ведь точно такой же насос ставили на:

1. «Ладу Весту».
2. «Рено Сандеро».
3. «Рено Дастер».
4. Многие модели «Фиат» и «Ситроен».

Однососковый моторчик омывателя «Рено Логан» обоих поколений

Стоимость оригинального устройства составляет 1,5–2 тысячи рублей, тогда как аналоги, почти не уступающие по качеству и надежности, можно приобрести за 500–800 рублей. Кроме того, если вас беспокоит самопроизвольное падение уровня омывающей жидкости в бачке вашего Renault Logan, то вместе с насосом приобретите и новый уплотнитель с артикулом Renault 289215361R. Не обязательно брать оригинальную деталь, подойдет и хороший аналог, в том числе и представленный в магазине как «уплотнительное кольцо насоса омывателя» для совместимых моделей, например, той же «Весты». Также мы рекомендуем обратить внимание на подходящие к этому устройству провода, возможно, они повреждены и тоже требуют замены.

Моторчик омывателя стекол – где он находился на «Рено Логан» и как его снять

Этот механизм находится в задней части подкапотного пространства, почти вплотную к салону и со стороны пассажира, то есть справа. Если у вас не получается его сразу найти, то ищите между правым опорным подшипником и ветровым стеклом, сверху бачок омывателя накрыт пластиковой решеткой с отверстием под крышку для доливки. В нижней части этого бачка расположен насос омывателя стекол Renault Logan.

Снимите контактную колодку с насоса омывателя стекол Renault Logan

Чтобы снять моторчик для замены, поступайте так:

1. Поставьте машину на ровную площадку, включите ручной тормоз и первую или парковочную передачу, выключите зажигание.
2. Откройте капот.
3. Снимите мягкую резиновую прокладку, сверху закрывающую стенку моторного отсека.
4. Плоской отверткой поверните клипсы, удерживающие пластиковую решетку, затем вытащите их и снимите решетку.
5. Отсоедините один или два шланга, подходящих к соскам насоса омывателя «Рено Логан».
6. Снимите контактную колодку, для чего сначала нужно отжать отверткой фиксатор.
7. Ключом на 10 мм выкрутите болт, фиксирующий бачок омывателя к корпусу автомобиля.
8. Вытащите бачок наружу.
9. Подденьте отверткой и слегка покачивая, вытащите моторчик из бачка стеклоомывателя.

Установка нового моторчика омывателя стекол на Renault Logan

Чтобы установить на место новый моторчик стеклоомывателя «Рено Логан», действуйте, как описано выше, но в обратном порядке. При этом учитывайте следующие нюансы:

1. Перед тем, как вы вставите насос омывателя в бачок, сначала вытащите наружу резиновый уплотнитель и ощупайте его пальцами, он должен быть мягким, если он жесткий, то замените эту деталь.
2. Убедившись, что уплотнитель исправен, или установив новую деталь, смажьте его внутреннюю поверхность мыльной водой, это облегчит постановку моторчика на свое место.
3. Если вы работаете в теплом помещении или на улице как минимум десять градусов выше нуля, то удобней будет сначала присоединить к моторчику один или оба шланга (зависит от комплектации машины).
4. Если для вашего «Рено Логан» нужен двухсосковый моторчик омывателя стекол, а вы смогли достать только однососковый, не расстраивайтесь, а купите тройник для шлангов и подключите обе трубки к единственному соску через тройник. Когда достанете подходящий насос, то сможете снова подключить каждый шланг к своему соску.

Заключение

Замена насоса омывателя лобового стекла «Рено Логан – это простая операция, которую может самостоятельно выполнить даже человек, не имеющий большого опыта ремонта автомобилей, а единственными необходимыми инструментами являются плоская отвертка и ключ на 10 мм.
