Подсветка багажника Лада Калина — как заменить лампы и усовершенствовать

Подсветка багажника «Лада Калина» не без причин вызывает недовольство владельцев этих машин, ведь сочетает в себе неэффективность и ненадежность, поэтому калиноводы ищут различные способы ее усовершенствования. Кроме того, алгоритм включения и выключения подсветки в багажном отделении также ориентирован на что угодно, только не на комфорт водителя и пассажиров этой машины.

Как заменить штатную лампу багажника на «Ладе Калине»

Если лампа подсветки багажника «Лады Калины» в кузове «седан» перегорела, то для ее замены поступайте так:

Подсветка багажника Лада Калина

1. Отключите аккумуляторную батарею, скинув минусовой провод.
2. Пальцами или плоской отверткой вытащите плафон из кузова автомобиля, если не сделать этого, то доступ к лампе будет недостаточным из-за слабой освещенности пространства и неудачного расположения светового прибора.
3. Если вам неудобно работать в багажном отделении, то отсоедините от корпуса осветительного прибора контактную колодку проводов.
4. Тонкой плоской отверткой подденьте и снимите верхнюю крышку.
5. Осторожно отогните пружинные упоры и вытащите лампу.
6. Вставьте новый источник света в пружинные упоры (контакты).
7. Соберите, подключите и поставьте на место источник света багажника «Лады Калины» в обратном порядке.

На «Лада Калина» в остальных кузовах лампа подсветки багажника установлена гораздо более удобно (возле крышки, с левой стороны, на прикрепленном к кузову кронштейне), но общий порядок действий такой же.

Подсветка багажника Лада Калина седан

Из-за неудачного расположения плафона и тусклой лампы, подсветка багажного отделения «Лады Калины» вызывает множество нареканий.

Что делать, если подсветка багажника «Лады Калины» перестала работать, а замена лампы не помогла

Если вы заменили лампу подсветки багажного отделения на «Ладе Калине», но свет не появился, то причиной этого является отсутствие питающего напряжения либо по плюсу, либо по минусу. Чтобы проверить, поступает ли питание, сделайте следующее:

1. Убедитесь, что задние габариты работают.
2. Снимите плафон подсветки багажника «Лады Калины», не скидывая минусовой провод с аккумулятора.
3. Отсоедините разъем, подходящий к светильнику.
4. Откройте доступ к разъему заднего левого фонаря Lada Kalina и отсоедините заднюю фару.
5. Включите габаритные огни и убедитесь, что питание габаритов поступает на соответствующий разъем.
6. Выключите габариты и отсоедините плафон подсветки багажного отделения «Лады Калины» от соответствующего разъема.
7. Снова включите габаритные огни и проверьте, поступает ли питание на светильник.
8. Если питание есть, а лампа подсветки багажного отделения «Лады Калины» все равно не горит, значит, проблема либо в замке багажника, либо в плохом контакте с землей. Если же питание не поступает, значит, поврежден провод от жгута, питающего задний левый фонарь до соответствующего светильника.
9. Устраните повреждения и убедитесь, что подсветка багажника «Лады Калины» заработала.

Проводка в багажнике Лада Калина

Если замена лампы не помогла, придется искать проблему в проводке, для чего потребуются навыки автоэлектрика

Как самостоятельно улучшить освещение багажника «Лады Калины»

Если вас не устраивает штатная подсветка багажника «Лады Калины» с помощью одной или двух лампочек (зависит от типа кузова), то установите вместо них светодиодную ленту подходящей длины. Чтобы провести подобный апгрейд, поступайте так:

1. Отключите минус от аккумуляторной батареи, это стандартная мера безопасности, не пренебрегайте ей.
2. Снимите штатный плафон подсветки багажного отделения «Лады Калины», как описано выше.
3. Нарежьте светодиодную ленту на куски требуемой длины.
4. Подпаяйте или иным способом присоедините с ним провода с колодкой для подключения к жгуту.
5. Разместите куски светодиодной ленты по бокам багажника «Лады Калины» вместо штатных ламп, на машинах с кузовом «седан» поступайте так же.
6. Для фиксации подойдут различные материалы, например, двухсторонний скотч или канцелярские скрепки.
7. Соедините провода обоих лент и через диод подключите к штатной проводке лампы освещения багажника. Если не поставить диод, то высока вероятность того, что электроника автомобиля начнет сообщать об ошибках.
8. Обязательно все соединения закрывайте термоусадочными трубками.
9. Проверьте, работает ли собранная схема.

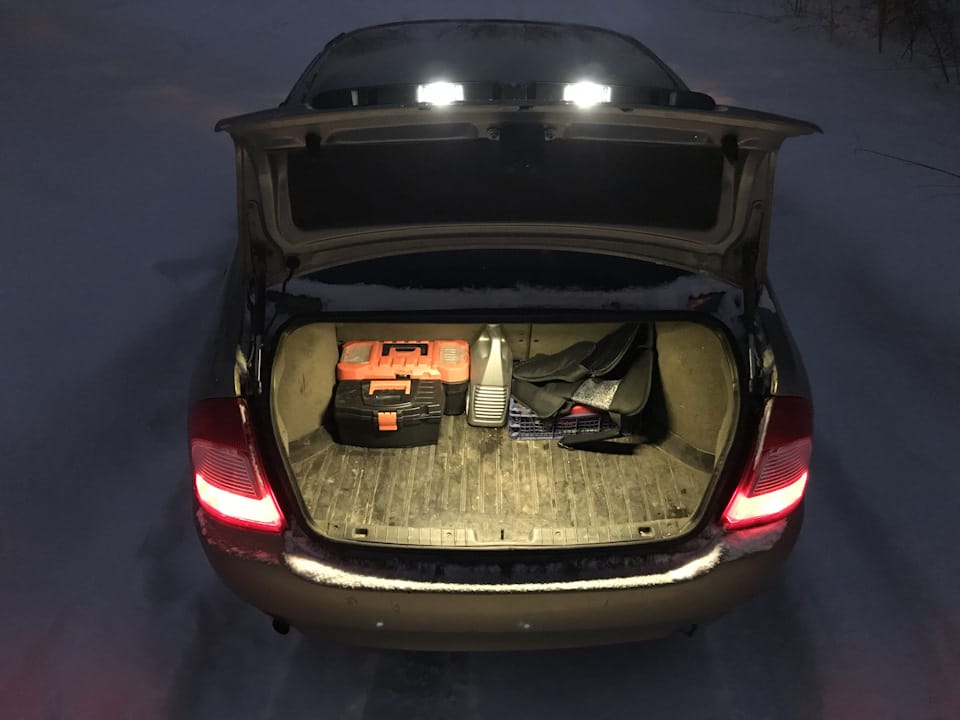

Подсветка в багажнике Лада Калина

Если правильно установить светодиодные ленты, то в багажном отделении «Лады Калины» будет заметно светлей.

Как отвязать освещение багажника от габаритов и сделать его независимым

В штатной комплектации «Лады Калины» плюс на лампу подсветки багажника поступает с провода, питающего габаритные огни (габариты), поэтому пока они не включены, светильник не горит. Это неудобно, ведь для освещения багажного отделения приходится идти к водительской двери и включать габаритные огни, поэтому часть калиноводов (так сами себя называют владельцы «Лада Калина») меняют схему подключения этой подсветки. «Масса» (минусовое питание) поступает на микровыключатель замка багажника и, только после этого подходит к соответствующей лампе.

Коннектор

Чтобы подключение к плюсовому проводу было надежным и безопасным, используйте коннектор.

Доработка заключается в том, чтобы плюсовое питание на плафон подсветки багажника «Лады Калины» подавать с провода, постоянно находящегося под напряжением +12В. Такое питание можно взять со жгута проводов, находящегося под левым задним сиденьем, вам нужен провод красного цвета. Для врезки лучше использовать не скрутки, а коннекторы, так соединения получатся более красивыми и надежными. После такой переделки свет в багажнике «Лады Калины» будет включаться сразу же после открытия замка багажника, независимо от состояния габаритных огней.

Заключение

Если штатная подсветка багажника «Лады Калины» перестала работать, или вас не устраивает, что лампа включается только вместе с габаритами, вносите в нее изменения, четко следуя рекомендациям из этой статьи и все у вас получится.
