Замок багажника VW Passat B5

В багажнике авто обычно лежат необходимые в дороге вещи: ремонтный чемоданчик, насос, часто — запасное колесо. Если в путешествии заклинит крышку багажника, вам помогут собственный опыт и знание, как решить проблему.

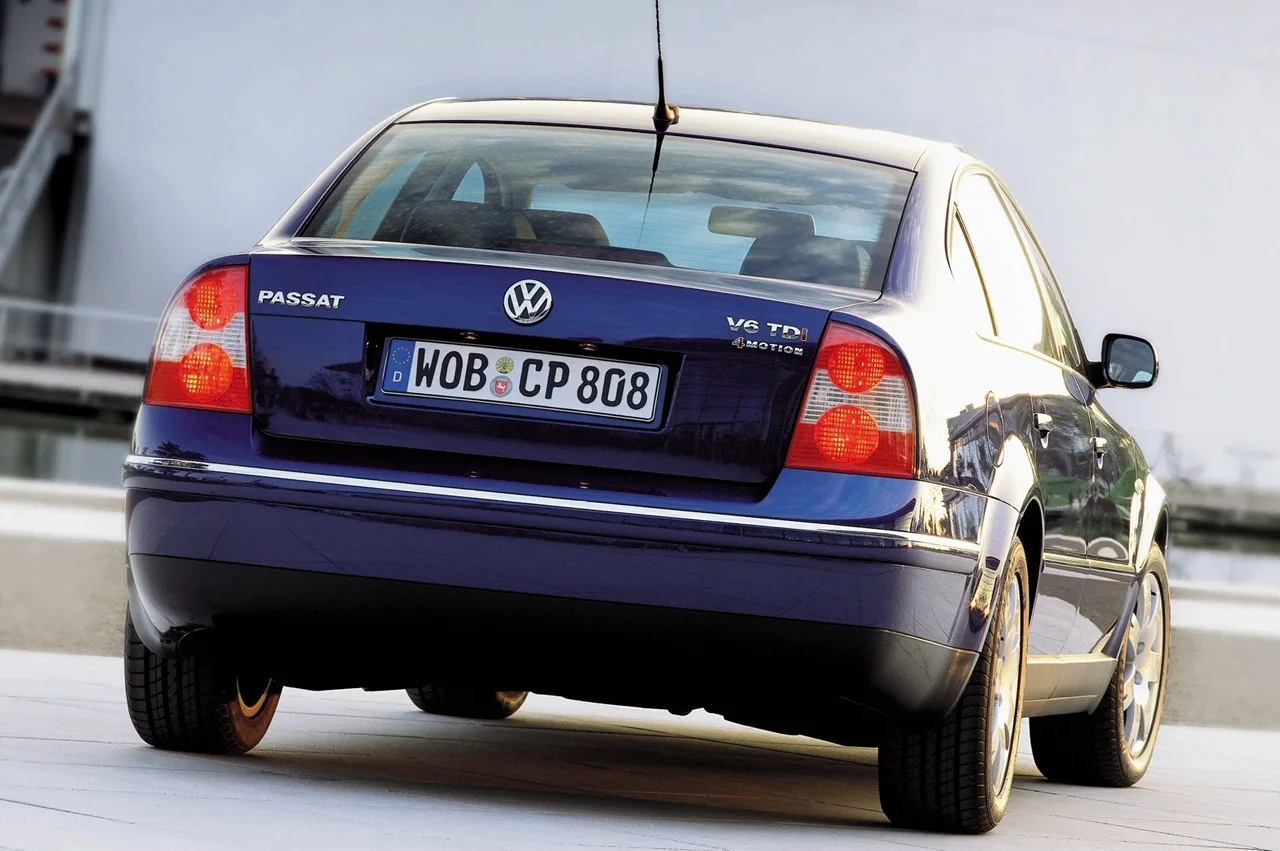

Volkswagen Passat B5 сзади
Роман Красинец Автор статьи: Роман Красинец
0
+
2
-

Автомобили — частная собственность владельцев, которая охраняется от угонов и вандализма. Замок багажника «Пассата» Б5, B5+ надежное устройство, гарантирующее сохранность имущества в автомобиле. Однако даже в случае износа заменить механизм несложно самостоятельно.

Устройство замка багажника VW Passat B5

Цилиндровый замок «Пассатов» управляется ключом, открывающим/закрывающим крышку багажника (заднюю дверь) или блокирующим ее на длительное время. Процесс также регулируется с кнопки в салоне.

Принцип действия:

  • Если ключ вставить в вертикальную прорезь замка и повернуть по часовой стрелке на 45°, то двери и крышка багажного отделения блокируются.
  • Движением против часовой стрелки на 45° (замочная скважина в вертикальном положении), двери и багажник будут разблокированы.
  • Поворотом на 90° вправо (прорезь в исходном положении) двери запираются. Багажник блокируется на длительное время. В этот момент запор пятой двери не управляется системой центральной блокировки замков (ЦБЗ).

Замок багажника «Пассат Б5» универсал состоит из следующих частей:

  • кронштейн – опорная конструкция цилиндра замка;
  • фиксатор положения;
  • планка;
  • ручка;
  • прижимные детали;
  • замок;
  • рычаг;
  • исполнительный двигатель ЦБЗ («машинка»);
  • тяга – ограничивает ход подвижных частей механизма;
  • пружина – возвращает фиксатор в его крайнее положение;
  • шарнир – обеспечивает подвижное соединение частей замка;
  • основание номерного знака.

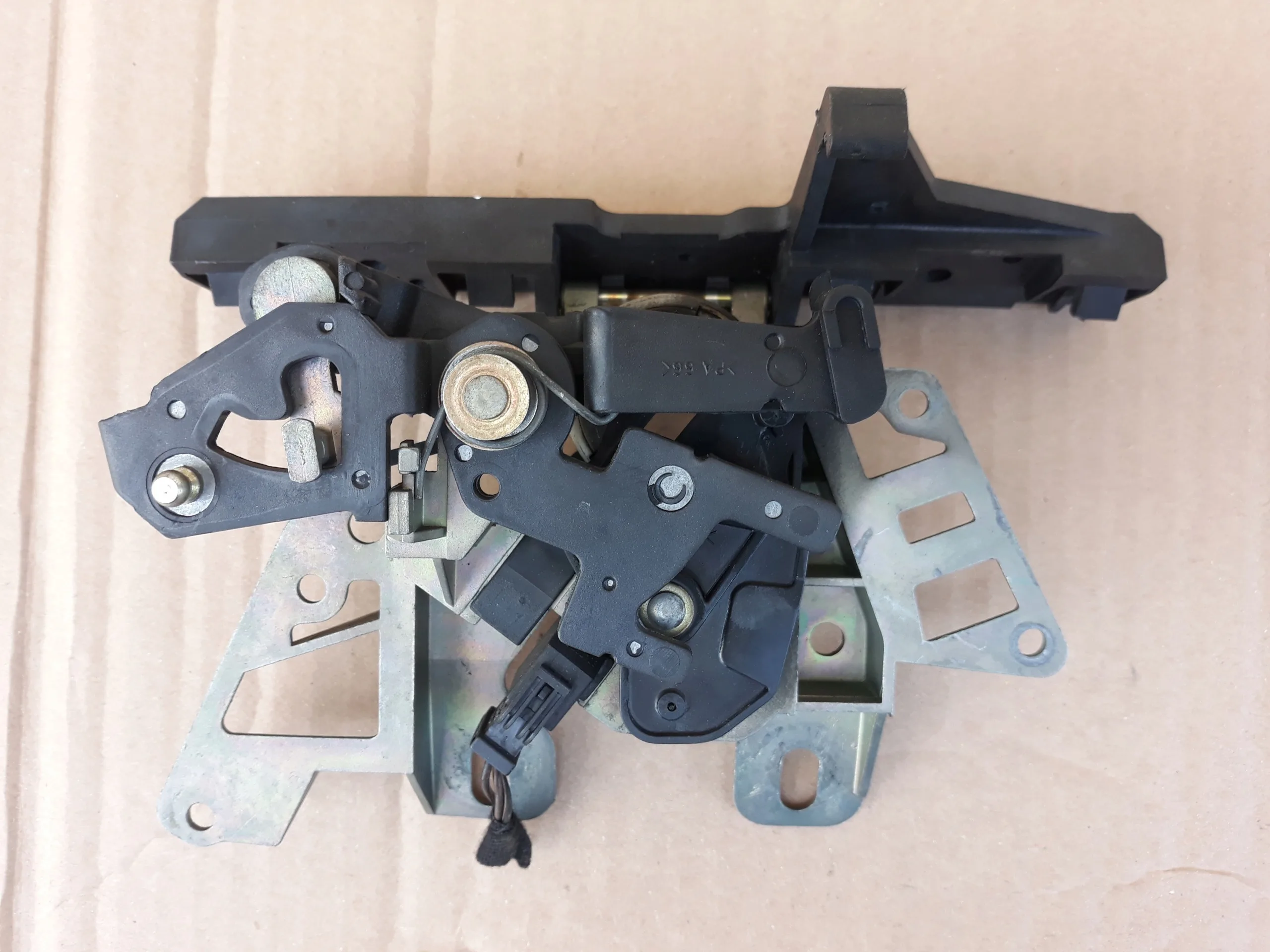

Замок крышки багажника на «Пассат Б5»

Замок крышки багажника на «Пассат Б5»

Крепления фиксируют шестигранными гайками: глухими и с отверстиями. Весь механизм внутри крышки багажника закрывается пластиковой накладкой.

Почему не работает замок багажника «Пассата Б5»

Основные неисправности и их причины:

  • Если багажник не закрывается, дело может быть в планке, подсвечивающей номер: с кнопки на нее не идет электрический сигнал (это относится к моделям в кузовах Б5+). Достаточно почистить контакты, разобрать качельку, которая нажимает кнопку.
  • В зимнее время багажник часто не открывается после посещения автомойки, поскольку оставшаяся на уплотнительных резинках и замочной скважине вода примерзает.
  • Если не включается управление через центральный замок, проверьте состояние блока комфорта и скрутки проводов под ковриком водителя. Там может оказаться сырость, которая и прерывает связь между ЦЗ и запорным механизмом пятой двери.
  • Пружина в устройстве замка багажника «Пассата Б5» седан может проржаветь полностью или на один-два витка. В этих случаях замените элемент новым.
  • Перегорел предохранитель 15А (центральный замок) в блоке под панелью приборов. Причину необходимо искать в приводе либо в проводке.
  • Проржавела и стала неподвижной клавиша открытия багажника. Разберите и почистите ее.
  • В районе левой петли крышки багажника в момент открытия может образоваться загиб проводов. В этом месте они часто ломаются, тогда с кнопки из салона пятая дверь не сработает.
  • К электромоторчику устройства не подходит 12В.
  • Слетела тяга привода замка.

Если ключ не проворачивается в скважине, предстоит обязательный ремонт замка багажника «Фольксвагена Пассат Б5» универсал. Частая причина: попадание воды со стеклоочистителя, в результате чего заклинивает личинка.

Видео на тему быстрого ремонта замка пятой двери:

Когда по непонятным причинам заклинило крышку багажного отделения, действуйте изнутри:

  1. Откройте левую заднюю дверь, уложите пассажирские сидения.
  2. Через образовавшееся окно вытащите из багажника вещи, мешающие доступу к замку.
  3. Далее частично демонтируйте декоративную обшивку. За ней станет виден проволочный рычаг, который находится в вертикальном положении.
  4. Для разблокировки одновременно тяните его вверх и толкайте дверь наружу.

Операцию легче проводить в кузовах универсал: в седанах нужна некоторая сноровка.

Ремонт замка багажника Passat B5

Для этой работы потребуются слесарно-механические навыки и опыт электромонтажных работ.

Ремонт включает:

  • демонтаж и ревизию старых запорных устройств;
  • замену поврежденных или изношенных элементов;
  • смазку всех трущихся деталей;
  • установку вспомогательных кнопок и клавиш в салоне (если внесены какие-то изменения в схему и замок получил новые функции);
  • подключение к бортовой сети с изоляцией проводов.
Заканчивается работа проверкой надежности креплений и регулировкой механизма на закрытие/открытие.

Как разобрать заднюю кнопку багажника

Сначала снимите обшивку багажника. Для этого фигурной отверткой выкрутите саморезы и отщелкните клипсы, расположенные по периметру. Клавиша держится двумя болтами и двумя защелками на рамке крепления. Чтобы открутить и вытащить кнопку, снимите тягу.

Дальше разбирать узел следует на столе:

  1. Выньте тягу.
  2. Отщелкните пластиковый кронштейн. В нем находится фиксатор с пружиной и металлическим шариком.
  3. Вытащите кронштейн, разложите на столе элементы, чтобы не растерять.
  4. Отогните защелки и разделите кнопку на две части.
  5. Вытащите уплотнительную резинку.
  6. Сожмите пружину, выньте шплинт, который удерживает личинку.
  7. Легким постукиванием выбейте ее.

Теперь можно почистить личинку и установить на место. Другой вариант — заменить ее новую деталью и повторить всю работу по сборке кнопки в обратной последовательности.

Как снять замок багажника

Для ремонта старого запорного механизма или установки нового нужно снять старый замок багажника «Пассат Б5» седан.

Последовательность действий в гаражных условиях:

  1. Выкрутите крепления аварийного знака, демонтируйте его.
  2. Снимите кронштейн с цилиндром запора и пластину крепления ручки.
  3. Демонтируйте карту обшивки с внутренней стороны крышки багажника (болты под восьмигранный ключ находятся в противоударных прокладках). Затем по периметру найдите и отщелкните удерживающие клипсы.
  4. Отсоедините аккумулятор автомобиля и связку проводов, которая подходит к замку.
  5. Освободите крепления тяги.
  6. Открутите гайки, снимите замок с посадочного места.

После этого с крышки багажника отвинтите двигатель центральной блокировки и также снимите его.

Более подробно этот процесс показан на видео: порядок действий для «Пассата Б5» полностью идентичен.

Пошаговая установка

Монтаж нового замка проходит в порядке, обратном снятию.

Алгоритм, как заменить замок крышки багажника «Фольксвагена Пассат» универсал самостоятельно:

  1. Установите деталь и электродвигатель на штатное место, наживите гайками.
  2. Присоедините разъемы проводов замка и двигателя.
  3. Прикрутите крепежные гайки электродвигателя и замка.
  4. Прикрепите кронштейн.
  5. Поставьте обшивку крышки багажника.

После замены замка проверьте соединения разъемов и работу запирающего механизма через ключ и с кнопки из салона Volkswagen Passat.

Стоимость оригинальных запчастей и аналогов

Конструкция замков багажника на VW Passat и принцип действия одинаковы, более того, идентичны с «Пассатом Б7» Variant (универсал).

Оригинальные запорные устройства и аналоги можно купить в магазинах автозапчастей или заказать по интернету:

  • 3B9827505E VAG (оригинал), цена 5610 руб. Аналог – NTYEZC-VW-060 польского производство, цена – 1480 руб.
  • VAG3B0823509K – оригинал, стоит от 5500 руб., аналог – 06617 – от 730 руб.
  • 3B5827505M, оригинал производства VAG. Подходит на «Пассат» и другие автомобили концерна, стоит 6100 руб. Аналог — Metzger 2310519 – от 830 руб.
  • 3B9827505EB41 – оригинальная запасная часть по цене 6400 руб. Известны 3 аналога: 3B9827505CB41, 3B9827505C, 3B9827505B (каждый от 1200 руб).
  • Электромеханические задние кнопки для универсалов и седанов имеют разные каталожные номера: 3B9827566C и 3B9827566D. Стоят детали от 2700 руб.
Перечисленные замки подходят на разные модели и комплектации автомобиля «Пассат Б5», поэтому выбирать замок необходимо по VIN-номеру автомобиля, в противном случае велика вероятность ошибки, из-за которой деталь будет крайне непросто установить. Оригинальные запасные части обходятся дороже, но они обеспечены контролем со стороны производителя, поэтому на крышки багажников лучше искать именно заводские запирающие устройства.

В грузовом отсеке авто обычно лежат необходимые в дороге вещи: ремонтный чемоданчик, насос, часто — запасное колесо. Если в путешествии заклинит крышку багажника, вам помогут собственный опыт и знание, как решить проблему.

Именно поэтому полезно заранее изучить устройство запирающего механизма, типичные неисправности, способы их устранения. Для этого под рукой должен быть инструмент — вороток с головками разного размера.

Ремонтируя устройство, обращайте внимание на крышку: она не должна резко взлетать вверх. Если от этого пострадают петли пятой двери, можно получить травму.
