Ремонт переключателя печки Audi 80

Самостоятельный ремонт регулятора печки «Ауди 80 Б3» может провести любой владелец этой машины, умеющий пользоваться отверткой и тестером. Если же таких навыков у вас нет, то не рискуйте, обратитесь к любому автоэлектрику и, он, максимум за час, сделает все, что необходимо.

Блок переключателей режимов работы печки в машине без кондиционера

Переключатель печки – что это и для чего

Автомобили «Ауди 80» в кузове «Б3», не оснащенные полноценной климатической установкой (отопителем и кондиционером), комплектовали блоком управления печкой, на которой были установлены три регулятора. Крайний левый переключатель отвечал за работу вентилятора, регулируя его обороты, а значит и количество поступающего за единицу времени в салон воздуха. Средний предназначен для изменения температуры воздушного потока, с его помощью можно было использовать печку в режиме обдува, когда воздух шел в обход теплообменника, или выставить максимальную температуру, пустив весь поток через радиатор.

Крайний правый регулятор отвечал за распределение горячего воздуха по «этажам», с его помощью водитель или передний пассажир могли направить тепло в ноги или к лобовому стеклу, а также равномерно распределить между ними. Средний и правый регуляторы являются чисто механическими и через тросики соединены с соответствующими задвижками, которые, в свою очередь, меняют направление движения воздушного потока.

Блок переключателей режимов работы печки автомобиля «Ауди 80 Б3» с обратной стороны

Крайний левый регулятор является электромеханическим переключателем и соединяет с аккумулятором блок резисторов, регулирующий ток, который поступает на вентилятор. Чем меньше сопротивление между электромотором и источником питания, тем выше обороты крыльчатки, от которых зависит скорость движения воздуха внутри печки.

Контактная группа переключателя печки Audi 80

Неисправности панели управления

Поскольку на панели управления печкой есть только один полноценный переключатель, а остальные – регуляторы лишь номинально, являясь, по сути, только «крутилками», передающими команды через тросы, то неисправности панели управления печкой «Ауди 80 Б3» необходимо делить на две группы:

1. Механические.
2. Электрические.

К первым относят:

• соскочившие тросы, из-за которых поворот регулятора не приводит к переводу заслонки в нужную позицию;
• разбитые пластиковые детали «крутилок», приводящие к люфту заслонок, невозможности поставить их в нужное положение и слабой фиксации;
• ослаблению фиксации электромеханического переключателя, из-за чего перевод его ручки в определенное положение не всегда приводит к подаче тока на соответствующий разъем резистора.

Ремонт регулятора печки Ауди 80 Б3

Ко вторым относят:

• обгорание контактов;
• окисление клемм разъема.

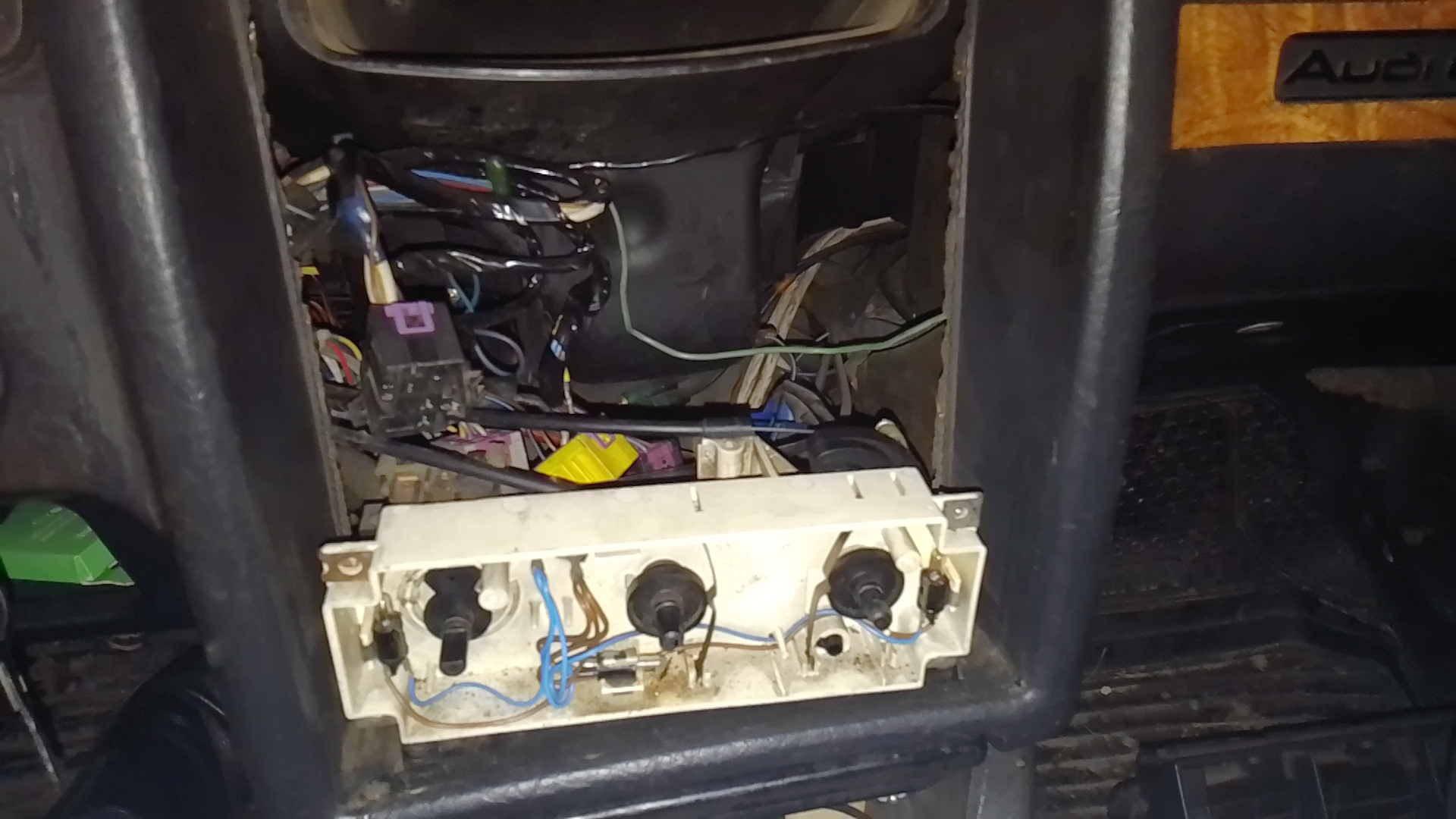

Ремонт переключателя панели управления печки своими руками

Концерн VAG придерживается политики минимальной ремонтопригодности своих автомобилей, поэтому панель управления печкой, по мнению руководства этого концерна, в случае каких-то проблем с регуляторами, нужно целиком заменять, считая ее неремонтопригодной. Тем не менее, отечественные владельцы «Ауди 80 Б3» научились проводить ремонт даже таких узлов, но лишь в тех случаях, когда причиной неисправности стало плохое состояние контактной группы переключателя режимов работы вентилятора печки.

Ремонт переключателя печки Ауди 80 Б3

Крепежные элементы консоли расположены в глубине, поэтому добраться до них не всегда просто.

Существуют 2 кардинально отличных способа ремонта регулятора печки «Ауди 80 Б3»:

1. Очистка контактов с последующей обработкой защитными спреями.
2. Установка новой контактной группы.

Если же проблема возникает с «крутилками», то найти запчасти или ремкомплект для их ремонта невозможно, приходится покупать на разборке панель управления в сборе и менять ее, ведь это гораздо проще, чем пытаться восстановить исходное состояние этих регуляторов.

Инструменты и оборудование

Для ремонта или замены контактной группы переключателя печки на вашем «Ауди 80 Б3» потребуются:

• нож;
• торцовый ключ на 8 мм;
• рожковый ключ на 10 и 12 м;
• небольшая крестовая отвертка;
• тонкогубцы и плоскогубцы с обмотанными изолентой губками;
• тонкая узкая пилка для ногтей;
• жидкость WD-40 или любой очиститель контактов в форме спрея;
• любой защитный спрей для контактов на основе литиевой смазки или силикона, например, LAVR PRO LINE;
• баллон со сжатым воздухом или компрессор с продувным пистолетом.

Ремонт переключателя печки «Ауди 80» — что и как делать

Чтобы отремонтировать или заменить контактную группу переключателя печки Audi 80, придерживайтесь следующего алгоритма:

• Отключите аккумулятор, чтобы избежать короткого замыкания.
• Снимите дефлекторы, расположенные в верхней части консоли, для этого их можно аккуратно подковырнуть ножом или вытащить тонкогубцами.
• Вытащите все кнопки и бортовой компьютер (если установлен), расположенные под дефлекторами.
• Извлеките и отсоедините магнитолу.
• Демонтируйте ручки всех переключателей панели управления печкой, для этого используйте нож или плоскогубцы.

Ремонт переключателя печки Ауди 80

Чтобы снять ручки переключателей, используйте обмотанные изолентой узкогубцы.

• Выкрутите 3 самореза, расположенные под демонтированными «крутилками».
• Вытащите декоративную крышку панели управления печкой «Ауди 80 Б3».
• Открутите все болты, фиксирующие консоль. Будьте внимательны, некоторые из болтов расположены весьма хитро, поэтому обнаружить их непросто. Помните, если вы все открутили, но «борода» (так нередко называют консоль автолюбители) не снимается, значит, где остался как минимум один болт, достаточно выкрутить его и пластиковая деталь легко снимется.
• Снимите разъем с переключателя печки вашей «Ауди 80 Б3».
• Выкрутите болты, фиксирующие корпус блока переключателей, затем вытащите этот элемент наружу.
• Открутите винты крепления пепельницы.
• Подайте пепельницу вниз и вытащите блок переключателей режима работы печки.
• Выкрутите винты, фиксирующие контактную группу в блоке переключателей и снимите ее.
• Разомкните подгоревшие контакты и очистите их либо пилкой для ногтей (прикладывайте минимальные усилия), либо соответствующим спреем.
• Очистите контакты сжатым воздухом.
• Разомкните контакты разъема и обработайте их защитным спреем.
• Установите восстановленную контактную группу на блок переключателей режимов работы печки и зафиксируйте винтами.
• Соберите автомобиль в обратном порядке.

Ремонт переключателя скорости печки Ауди 80

Чтобы снять блок переключателей печки на «Ауди 80» придется выкрутить немало винтов и саморезов.

Если вы решили, что ремонт регулятора печки «Ауди 80 Б3» менее эффективен, чем его замена, то делайте то же самое, что описано выше, исключая пункты 14–15 из списка. Помните, грамотная обработка контактной группы защитным средствами заметно продлевает срок службы электромеханических элементов.

Ремонт или замена переключателя печки «Ауди 80» — что лучше

Однозначного ответа на этот вопрос нет, ведь если ремонт переключателя (его контактной группы) проведен правильно, то эта деталь прослужит еще 3–5 лет. Однако ошибки, допущенные на этапе очистки и защиты токопроводящих поверхностей нередко приводят к быстрым поломкам, из-за чего те или иные скорости вентилятора пропадают уже через год. С другой стороны, установка некачественного переключателя режимов работы вентилятора печки приведет к тому, что уже через 3–5 лет ему потребуются ремонт или замена. Поэтому тут каждый сам решает, что ему предпочтительней.

Заключение

Самостоятельный ремонт переключателя печки «Ауди 80» по силам любому автовладельцу, который хотя бы немного разбирается в электротехнике и умеет пользоваться ключами да отвертками, а информация из нашей статьи поможет вам все сделать правильно.
