Не работает подсветка салона Ауди 80 — причины, как сделать

Если не работает подсветка салона «Ауди 80 Б4» или любого другого поколения, то справиться с ситуацией сможет любой автовладелец, обладающий минимальными навыками авторемонта и понимающий принципы работы бортовой электросистемы этого транспортного средства.

Как устроена подсветка салона «Ауди 80»

Как и в любом другом автомобиле, подсветка салона «Ауди 80» призвана освещать внутреннее пространство, в котором находятся водитель и пассажиры, при соблюдении различных условий. К примеру, при открывании одной или нескольких дверей или нажатии соответствующей кнопки.

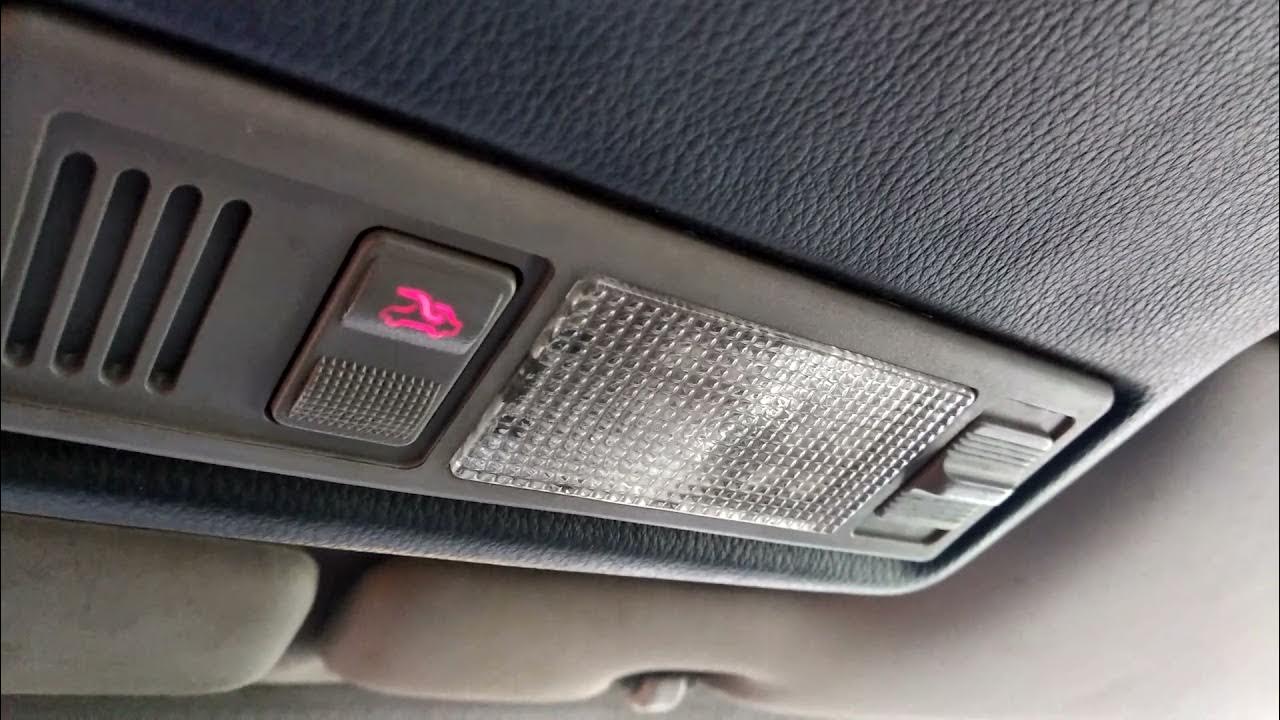

Подсветка салона «Ауди 80»

Поэтому электрическая схема этой системы включает в себя:

• источник питания (аккумулятор или генератор, в зависимости от того, заведена машина или нет);
• проводку с контактами (штекеры, разъемы, иные виды соединений);
• один или несколько предохранителей;
• выключатели;
• источник освещения (светодиод или лампу накаливания).

Эти элементы присутствуют на любой Audi 80, кроме того, некоторые модели модификации оснащают блоком комфорта, который тоже может стать причиной, по которой не работает подсветка салона «Ауди 80».

Помимо потолочного светильника, к подсветке салона можно отнести различные лампочки, освещающие панель приборов и элементы управления. Если они не работают, то диагностику проводят так же, как при ремонте потолочного плафона.

Почему не работает подсветка салона на «Ауди 80»

Поскольку все элементы, входящие в систему подсветки салона на автомобиле «Ауди 80» образуют единую цепь, то проблема на любом участке может стать причиной того, что при выполнении всех условий лампочка в плафоне не будет светиться. В таких случаях опытные автоэлектрики предпочитают действовать «от потребителя», то есть проверяют всю цепь питания от лампы до аккумулятора или генератора. Неопытные автовладельцы уверены, что наиболее частой причиной, по которой не работает подсветка салона «Ауди 80» является сгоревший предохранитель, но они забывают главное – рабочий ток этого элемента примерно вдвое выше, чем штатный ток осветителя.

Не работает подсветка салона на «Ауди 80»

Поэтому для перегорания предохранителя должен появиться дополнительный потребитель электроэнергии, ток которого как минимум сопоставим с током лампочки. Чаще всего, таким потребителем становится короткое замыкание на участке цепи за предохранителем, поэтому замена защитного элемента мало что дает, ведь причина проблемы – короткое замыкание, не устранена. Такой дефект может быть вызван разрушением изоляции одного или нескольких проводов, что не удивительно, учитывая солидный возраст машины.

Как найти причину, по которой не работает подсветка салона на «Ауди 80»

Если вы решили самостоятельно провести диагностику и установить причину, по которой не работает подсветка салона «Ауди 80» или любой другой модели этой машины, то вам потребуются следующие навыки:

• умение читать электрические схемы;
• понимание общих принципов компоновки электроприборов бортовой сети вашей машины;
• умение пользоваться пробником автоэлектрика;
• понимание общих принципов движения электрического тока;
• умение правильно соединять провода;
• умение зачищать контакты разъемов;
• умение пользоваться основными слесарными инструментами.

Пробник автоэлектрика

Также вам потребуются следующие инструменты:

• плоская и крестовая отвертки различных размеров;
• пассатижи;
• нож;
• бокорезы;
• пробник автоэлектрика (вместо него можно использовать мультиметр или самодельный индикатор с лампочкой на 12V;
• электрическая схема автомобиля именно вашей комплектации и модели.

Мы рекомендуем при диагностике двигаться от потребителя к источнику электропитания, для этого придерживайтесь следующего порядка действий:

1. Снимите плафон и вытащите из него лампочку, затем внимательно осмотрите контакты клемм и светового прибора, возможно, они просто окислились.
2. Если с контактами все в порядке, вытащите лампу и измерьте напряжение на клеммах, если оно там есть, то проблема в лампочке.
3. Если там напряжения нет, снимите разъем жгута проводов, который подходит к плафону и проверьте там, наличие напряжения на разъеме говорит о повреждении внутри плафона, в этом случае его можно заменить или отремонтировать.
4. Проверьте питание на разъемах предохранителя, если оно есть на входе, но отсутствует на выходе, то ищите короткое замыкание после этого защитного элемента.
5. Пройдите по всем выключателям по мере удаления от потребителя, возможно, где-то между ними оборван провод или окислен контакт.
6. В последнюю очередь проверяйте подключение к аккумулятору.
7. Если по плюсовому проводу все в порядке, проверяйте минусовой. Учитывайте, что роль общего провода играет кузов автомобиля, поэтому уделяйте особое внимание всем местам присоединения минусовых проводов к нему. Нередко в местах контакта появляется коррозия, которая повышает электрическое сопротивление и, лампа плафона уже не может нормально светить.

Как заменить лампы подсветки салона на «Ауди 80»

Поскольку основным элементом освещения салона этого автомобиля является лампа плафона (фонаря), то для ее замены вам придется снять крышку светильника, затем извлечь световой прибор из посадочного места и установить туда же новый. Для замены обхватите лампу подсветки двумя пальцами или подденьте отверткой, воздействуя на металлический колпачок-контакт, новую же просто вставляйте в посадочное место до полной фиксации. Однако методика снятия крышки на машинах разных поколений заметно отличается, поэтому мы рекомендуем внимательно изучать инструкцию по эксплуатации и ремонту именно вашего автомобиля.

Чтобы снять крышку плафона, подденьте ее тонкой плоской отверткой

Перед началом работы убедитесь, что все выключатели находятся в положении «выключено», а двери закрыты, в противном случае может возникнуть короткое замыкание, которое повредит проводку и другие элементы системы.

Как заменить предохранители подсветки салона на «Ауди 80»

Вне зависимости от года выпуска и поколения автомобиля, предохранители, обеспечивающие работу системы установлены в монтажном блоке, который вынесен в подкапотное пространство. На поколении «В4» за работу этой системы отвечают два предохранителя под номерами «4» и «12». Первый защищает цепь питания подсветки салона «Ауди 80», второй обеспечивает работу реле-замедлителя, благодаря которому лампа плавно разгорается и так же плавно гаснет. Для замены этих деталей достаточно вытащить снять крышку монтажного блока, затем извлечь старый предохранитель и установить на соответствующее место аналог подходящего тока.

Блок предохранителей и реле

Меняя предохранители подсветки салона «Ауди 80» учитывайте следующее:

• если они действительно перегорели, то необходимо найти причину резкого скачка тока, причем, почти всегда такой причиной является замыкание, вызванное поврежденной изоляцией или коррозией;
• вытащив старый предохранитель, обязательно проверьте его мультиметром или пробником, возможно, проблема не в нем, а в монтажном блоке, например, отгнил контакт;
• для замены используйте предохранители такого же, как и раньше тока и размера (типа);
• перед заменой предохранителя отключите аккумулятор, это защитит машину от короткого замыкания.

Заключение

Если на вашем «Ауди 80» не работает подсветка салона, то устранить эту неисправность можно самостоятельно, без обращения в автосервис, однако для этого вам потребуются достаточно глубокие познания в области автоэлектрики и ее ремонта. Если таких навыков у вас нет, не рискуйте и обратитесь в автосервис, там быстро устранят причину проблемы, после чего нормальная работа подсветки салона вашего «Ауди 80» будет восстановлена.
