Головка блока цилиндров Cummins: конструктивные особенности, диагностика неисправностей и правила подбора

Двигатели Cummins заслужили репутацию надежных и тяговитых силовых агрегатов, которые ставят как на коммерческий транспорт, так и на внедорожники вроде легендарного Ram. Однако любой мотор, даже самый крепкий американский дизель, требует внимания к деталям. Одной из самых нагруженных и капризных частей является головка блока цилиндров. Именно этот элемент принимает на себя основные термические и механические нагрузки, и от его состояния напрямую зависит компрессия и общая работоспособность двигателя. Разберем, как устроена ГБЦ, как распознать её скорую «кончину» и по каким правилам выбирать замену.

Устройство и основные функции ГБЦ Cummins

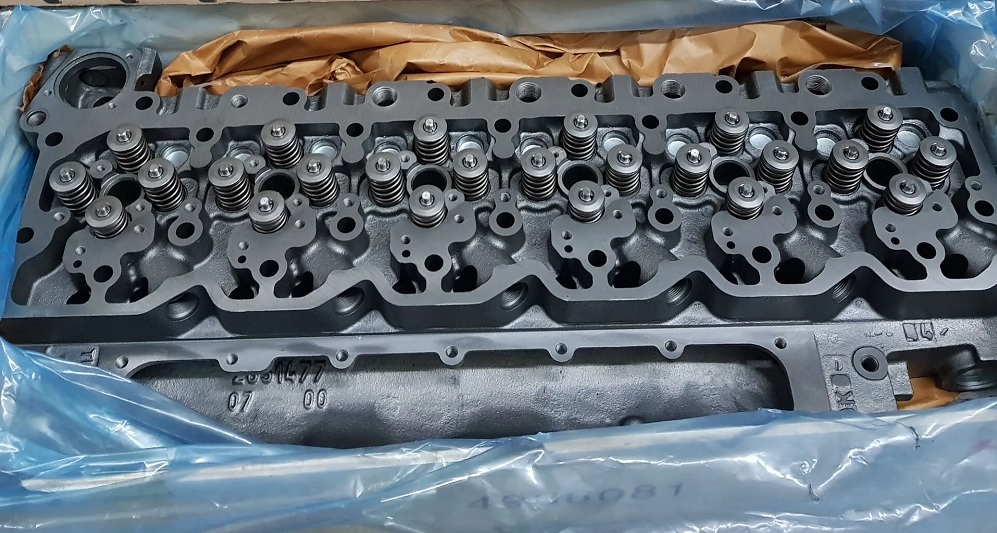

Головка блока цилиндров — это сложная алюминиевая (или чугунная на старых сериях) отливка, которая закрывает блок цилиндров сверху. Внутри головки проходят каналы системы охлаждения (рубашка охлаждения) и масляные магистрали. Но главное — в ней размещаются:

• Газораспределительный механизм: распределительные валы (в зависимости от модели), клапаны, направляющие втулки и седла.
• Форсунки: в дизелях Cummins форсунки установлены непосредственно в головку, что требует высокой точности посадочных мест.
• Впускные и выпускные каналы: их форма и сечение напрямую влияют на то, насколько эффективно заполняются цилиндры воздухом и очищаются от выхлопных газов.

Типичные признаки неисправности ГБЦ Cummins

Проблемы с головкой блока цилиндров на Cummins часто путают с неисправностями топливной аппаратуры или турбины. Однако есть характерные симптомы:

1. Перегрев двигателя. Если стрелка температуры уходит в красную зону, а система охлаждения исправна, возможно, нарушена герметичность каналов охлаждения внутри ГБЦ или пробита прокладка.
2. Эмульсия в масле. Белесый налет на масляном щупе или крышке маслозаливной горловины верный признак того, что охлаждающая жидкость (антифриз) смешивается с маслом. Это происходит из-за трещины в головке или каналах.
3. Выхлоп белого или сизого дыма. Белый дым с запахом антифриза говорит о попадании охлаждающей жидкости в цилиндры. Сизый дым (при исправных форсунках) может указывать на прогар клапанов или износ маслосъемных колпачков, что также требует снятия ГБЦ.
4. Падение мощности и «троение». Если один или два цилиндра работают с перебоями, а компрессия в них низкая, это прямое указание на нарушение герметичности камеры сгорания (трещина, прогар клапана).
5. Повышение давления в системе охлаждения. Пузырьки воздуха в расширительном бачке или выброс антифриза при открытой крышке на заглушенном моторе говорят о прорыве газов из цилиндра в рубашку охлаждения.

Алгоритм выбора при замене: оригинал или альтернатива?

Если диагноз подтвердился и головка блока цилиндров требует замены (или капитального ремонта), перед владельцем встает непростой выбор. Рынок предлагает несколько вариантов, и у каждого есть свои риски.

Шаг 1: Оценка состояния старой детали

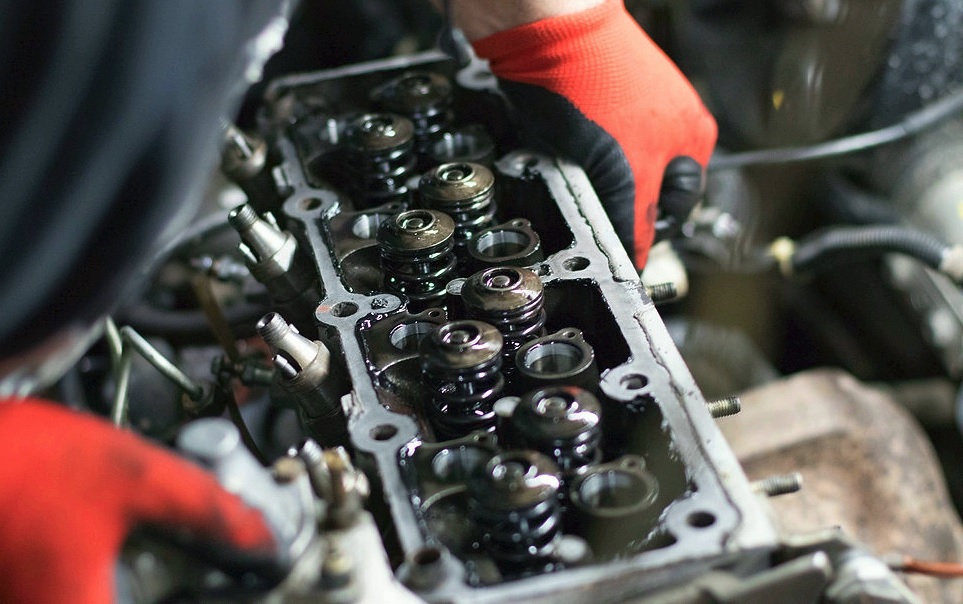

Прежде чем покупать новую, нужно понять, можно ли отремонтировать старую. ГБЦ Cummins часто подлежат восстановлению: шлифовка плоскости, замена втулок клапанов, запрессовка ремонтных вставок вместо поврежденных седел.

Если трещина небольшая и не в критической зоне, некоторые мастера варят аргоном. Однако при серьезной деформации (геометрия плоскости нарушена) или обширной коррозии каналов проще купить новую.

Шаг 2: Оригинал (OEM)

Шаг 3: Аналоги (Aftermarket)

Здесь ситуация сложнее. На рынке много предложений от сторонних производителей. Цена может быть в 2-3 раза ниже оригинала. Но нужно понимать:

• Китайские noname-бренды: лотерея. Часто встречается нарушение геометрии, «раковины» в литье и мягкий металл, который быстро деформируется.
• Бренды среднего сегмента: качество таких головок часто приемлемо для гражданской эксплуатации, но перед установкой их обязательно нужно проверить на плоскостность и давление.

Шаг 4: Контрактная ГБЦ

Б/у головка с разборки (например, из Европы или США) — популярный вариант для Cummins. Главный риск: вы покупаете «кота в мешке». Неизвестно, из-за чего сняли мотор — может, у головки та же трещина. Если и выбирать этот вариант, то только с проверкой на стенде опрессовки и осмотром плоскости.

Шаг 5: Обязательные работы при замене

При установке любой (даже новой оригинальной) головки на Cummins обязательна протяжка болтов динамометрическим ключом строго по схеме и с нужным моментом. Болты ГБЦ на этих моторах, как правило, одноразовые (Torque-to-Yield), их нужно менять на новые. Экономия на болтах часто приводит к повторному прогару прокладки и деформации головки.

Заключение

Головка блока цилиндров — это «мозг» и «сердце» клапанной системы двигателя Cummins. Экономия на её качестве или попытки заклеить трещину «холодной сваркой» обычно приводят к капитальному ремонту всего мотора. Лучший способ сэкономить — купить качественный аналог или восстановить старую ГБЦ у проверенного фрезеровщика, соблюдая все технологические зазоры.
