Что такое теплообменник в автомобиле — сходства и различия с промышленными моделями

Перегрев мотора, вскипание антифриза, холод в салоне – все это последствия некорректной работы теплообменников в автомобиле. Их принцип действия близок промышленным версиям, а базовая функция идентична – передача тепловой энергии между средами без прямого взаимодействия и смешивания. Разница скрыта в габаритах, материалах, конструкции, обеспечивающей приспособленность к нагрузкам.

Что такое теплообменник в авто?

Теплообменник – устройство, передающее тепловую энергию между средами без их смешивания. Примеры таких сред в автомобилях – дистиллированная вода, фреон, антифриз, моторное, трансмиссионное масло. Горячая среда движется по первому контуру, холодная – по соседнему. Контакт происходит через стенку, без смешивания.

Классификация

Современные автомобили укомплектованы несколькими теплообменниками:

1. Радиатор ДВС. Состоит из множества сот, трубок, по которым циркулирует антифриз, отводящий тепло от мотора, препятствующий его перегреву, обеспечивающий корректную работу в любом режиме, независимо от нагрузки и внешней температуры.
2. Радиатор печки. Используется для обогрева салона энергией ОЖ, нагретой от двигателя. Обеспечивает комфортный микроклимат в морозную погоду.
3. Интеркулер. Теплообменник для турбированных моторов. Устройство охлаждает воздух перед подачей в цилиндры для максимального увеличения мощности.

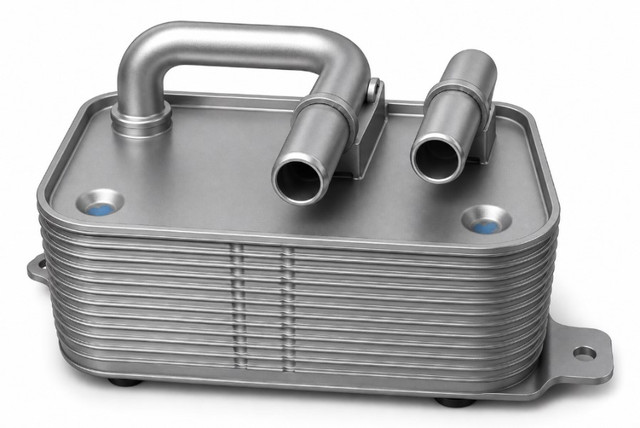

4. Маслорадиатор. Задача – поддержание оптимальной температуры, вязкости и текучести моторного масла, его нагрев или охлаждение.

Конструкция

Основа большинства теплообменников – центральная часть, сформированная пластинами, патрубками, по которым циркулирует теплоноситель. Также предусмотрены:

• Ламели. Делают охлаждение более эффективным за счет увеличения площади контакта с воздухом.
• Патрубки. Необходимы для подключения к обслуживаемым системам, контурам, по которым циркулирует фреон или антифриз.
• Крепежи и уплотнители. Метизы, полимерные прокладки, необходимые для корректного монтажа теплообменника, надежной фиксации, гашения вибрационных, ударных нагрузок, компенсации температурных расширений.

Автомобильные и промышленные теплообменники – сравнение

Устройства решают одну и ту же задачу – переносят тепловую энергию между косвенно контактирующими средами. Используется идентичный принцип: разница температур обеспечивает взаимодействие холодных и горячих потоков.

Сходства прослеживаются и в конструкции устройств. Базовые элементы – трубки и пластины, вспомогательные – ламели, формирующие оребрение для увеличения площади контакта с воздухом, интенсивного отвода избытков тепла.

Материалы

Основной материал, используемый при производстве автомобильных и промышленных теплообменников – металл. Требование – соответствие нагрузкам. В автомобиле они не слишком высоки – подойдет алюминий, легкий, устойчивый к окислению, нержавеющий даже при длительном контакте с маслами и антифризами.

К промышленным теплообменникам предъявляют более жесткие требования по надежности. Прочность алюминия зачастую недостаточна, альтернатива – нержавеющая сталь. Она устойчива к коррозии, выдерживает интенсивные механические нагрузки, перепады давления.

Габариты и мощность

Автомобильные теплообменники устанавливают под капотом, в моторном отсеке. Монтажное пространство ограничено, компактность – важное качество. Размеры ограничивают производительность, но она остается достаточной для защиты ДВС и других систем от перегрева.

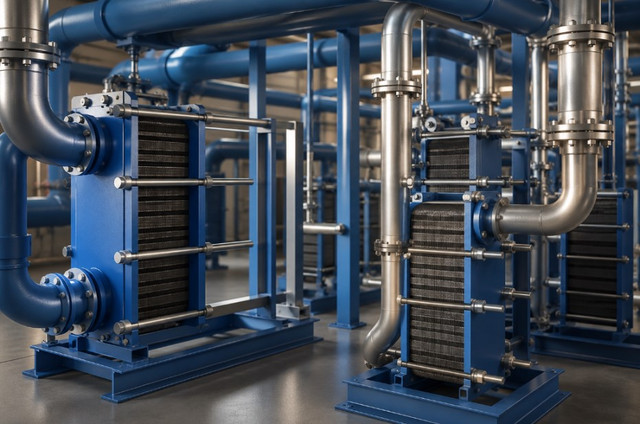

Промышленные теплообменники на порядки крупнее. Размеры измеряются метрами. Это затрудняет монтаж, зачастую – требует предварительного обустройства основания, фиксации мощными анкерными болтами, но повышает производительность. Ее хватает для обслуживания крупных отопительных систем, технологических трубопроводов с большой пропускной способностью.

Ресурс

Срок службы автомобильного теплообменника рассчитывают под другие узлы и механизмы. Нет смысла проектировать и делать устройство, способное работать десятилетиями. Средний срок работы – 5-10 лет, далее – обслуживание, ремонт или замена. Цена модуля невысока, так что даже при замене значительные вложения исключены.

Промышленные аналоги – другое дело. Надежность выходит на первый план. Сбой теплообменника приведет к остановке производственных процессов, резкому росту нагрузки на оборудование, уязвимое для перегрева, авариям и огромным убыткам. Нормативный срок службы – 20 и более лет. Достичь его помогают:

• Материалы. Сталь, модифицированные сплавы прочнее алюминия, выдерживают интенсивные термические, механические, химические нагрузки.
• Усовершенствования конструкции. Например, соединения – не сварные или паяные швы, а стыки с полимерными уплотнителями. Первое решение выглядит надежным, но не предполагает разбора. Гидравлическое, механическое воздействие приведет к растрескиванию шва, потере герметичности без возможности ремонта. Схема с уплотнителем практичнее. При критическом повышении давления полимерный элемент выдавливает, но конструкция – остается целой. Восстановление занимает несколько минут.
• Надежный крепеж. Мощные анкеры из нержавейки, полимерные демпферы помогают равномерно распределить нагрузки, исключить смещения, падения.

Способ охлаждения

Для автомобильных теплообменников характерно воздушное охлаждение. Поток может быть естественным, возникающим при движении автомобиля, либо принудительным, нагнетаемым вентилятором. Схема зависит от мощности. Для атмосферных моторов малого объема хватит первого варианта, мощным турбированным ДВС – нужен вентилятор.

Промышленные теплообменники более производительны. Воздушного охлаждения для отвода огромных объемов тепла недостаточно, возникает риск перегрева. Решения – жидкостное охлаждение через промежуточный контур, градирни, испарители.

“Любой теплообменник, промышленный или автомобильный, требует обслуживания. Важно соблюдать эксплуатационные инструкции, регламенты и интервалы профилактики, использовать соответствующие рабочие жидкости, не допускать перегрузок. В противном случае, даже самое технологичное оборудование не отработает заявленный срок.” — отмечает эксперт по теплообменному оборудованию из ТеплоПрофи Рус.

Главное сходство между автомобильными и промышленными теплообменниками – задача. Оба устройства переносят тепловую энергию, защищают обслуживаемую систему от перегрева. Различий, впрочем, больше. Материалы, размеры, вес, производительность – модели для автомобилей компактны, рассчитаны на монтаж в моторном отсеке, промышленные – гораздо больше, справятся с отводом огромных объемов тепловой энергии.
