Замена вентилятора печки Ауди 80 — как снять и установить моторчик
Поскольку нагнетатель печки «Ауди 80» может не работать по различным причинам, сначала необходимо выяснить, поступает ли на него напряжение питания. Для этого достаточно скинуть разъем с электромотора отопителя и проверить, есть ли питание при включение соответствующего переключателя. Поскольку схема подключения и распиновка разъема на каждом поколении этой машины отличаются, ориентируйтесь на данные, указанные в инструкции по ремонту именно вашей модели (электросхемы).
Замена вентилятора печки «Ауди 80» — это простая процедура, выполнить которую по силам даже начинающему автолюбителю, если он знает, что и в какой последовательности делать.
Как устроена система вентиляции и обогрева салона на автомобилях «Ауди 80»
С начала семидесятых годов прошлого века систему вентиляции и обогрева салона начали устанавливать на подавляющее большинство автомобилей, не обошла стороной она и «Ауди 80», а основу системы составляют устройства:
- вентилятор (нагнетатель) печки;
- радиатор печки;
- воздушная заслонка.
Нагнетатель печки автомобиля «Ауди 80»
Вентилятор засасывает воздух из подкапотного пространства и подает его в салон, прогоняя по пути через фильтр (только с B4, на более ранних поколениях ограничивались лишь пластиковой сеткой) и радиатор. Летом задвижку переводят в режим вентиляции и поток воздуха идет мимо радиатора, зимой же заслонка направляет поток сквозь радиатор, благодаря чему воздух нагревается и обогревает салон.
При этом работу нагнетателя обеспечивает электрическая схема, в которую входят:
- Электрический мотор (электродвигатель).
- Блок резисторов, ограничивающий потребляемый электромотором ток и снижающий скорость его вращения.
- Переключатель скоростей в блоке климат-контроля.
- Предохранитель.
- Проводка с разъемами.
- Источник питания (аккумулятор или генератор).
Основные неисправности вентилятора отопителя
Вот список неисправностей, при которых нарушается или ухудшается работа нагнетателя печки Audi 80:
| Проблема | Причина | Что можно сделать |
| Печка (отопитель) хуже дует в любых режимах работы (электромотор не развивает нужные обороты) | Поломана крыльчатка вентилятора | Замена крыльчатки или вентилятора в сборе |
| Окислены контакты цепи питания | Очистка или замена контактов | |
| Невозможно отрегулировать температуру воздуха из отопителя | Поломана шторка задвижки | Заменить шторку |
| Поврежден привод задвижки | Отремонтировать привод | |
| Отопитель не дует на какой-то скорости | Окислены контакты переключателя режимов работы климат-контроля или блока резисторов | Очистка контактов или замена устройства |
| Оборван один из проводов | Восстановление или прокладывание нового провода | |
| При работе нагнетатель печки сильно гудит | Высохли или изношены подшипники вентилятора | Ремонт или замена вентилятора печки «Ауди 80» |
| При включении обдува салона с правой стороны под торпедой что-то стучит | В полость крыльчатки попал мусор из подкапотного пространства | Удаление мусора, замена пластиковой сетки и салонного фильтра |
| Часто перегорает предохранитель цепи питания вентилятора отопителя «Ауди 80» | Межвитковое замыкание обмотки электромотора | Замена моторчика или нагнетателя в сборе |
| Разорвана обмотка жгута проводов цепи питания вентилятора и на одном из проводов обсыпалась изоляция | Восстановление провода и жгута | |
| Нагнетатель печки не работает в любых режимах | Перегорел предохранитель | Заменить предохранитель и устранить причину повышения потребляемого тока |
| Неисправен переключатель режимов работы вентилятора | Заменить устройство | |
| Отгнил или переломился провод | Восстановить проводку | |
| Окислена минусовая клемма цепи питания в месте контакта с кузовом | Зачистить место контакта и переустановить клемму |
Как видите, не всегда при отказе отопителя необходима замена вентилятора печки «Ауди 80», иногда можно обойтись менее кардинальным воздействием, например, срастить оборванный провод или очистить окисленную клемму.
Замена вентилятора печки Ауди 80
Зачастую именно блок резисторов нарушает работу нагнетателя отопителя автомобиля «Ауди 80».
Как проверить исправность и состояние вентилятора печки «Ауди 80»
Поскольку нагнетатель печки «Ауди 80» может не работать по различным причинам, сначала необходимо выяснить, поступает ли на него напряжение питания. Для этого достаточно скинуть разъем с электромотора отопителя и проверить, есть ли питание при включение соответствующего переключателя. Поскольку схема подключения и распиновка разъема на каждом поколении этой машины отличаются, ориентируйтесь на данные, указанные в инструкции по ремонту именно вашей модели (электросхемы).
Вентилятор отопителя на автомобиле Ауди 80
Если питание на соответствующие клеммы разъема поступает, то проблема в вентиляторе и ему нужна замена, если же нет, то ищите другие причины, например, обрыв одного из проводов или обгоревший контакт переключателя режимов.
Замена вентилятора печки «Ауди 80»
Чтобы выполнить эту работу, вам потребуются:
- Трещотка с головкой на 8 мм.
- Рожковый или накидной ключ на 10/12 мм.
- Короткая и тонкая плоская отвертка.
- Длинная плоская отвертка.
Чтобы снять вентилятор печки «Ауди 80» для ремонта или замены, поступайте следующим образом:
- Отключите минусовую клемму аккумулятора.
- Выкрутите болты, которые фиксируют нижнюю панель вещевого (перчаточного) ящика.
- Потяните ящик на себя, отверткой освобождая расположенные по бокам защелки.
- Снимите и уберите ящик в сторону или просто отодвиньте так, чтобы он не мешал.
- Для замены или демонтажа вентилятора печки «Ауди 80» отсоедините контактный разъем этого устройства от блока резисторов, если он установлен отдельно или отсоедините от него приходящий к нему жгут проводов на машинах, где блок резисторов совмещен с электромотором.
- Подденьте защелки, расположенные на корпусе вентилятора, чтобы они перестали фиксировать его.
- Поверните по часовой стрелке корпус нагнетателя до упора.
- Вытащите его из посадочного места, затем выньте из полости для установки ящика.

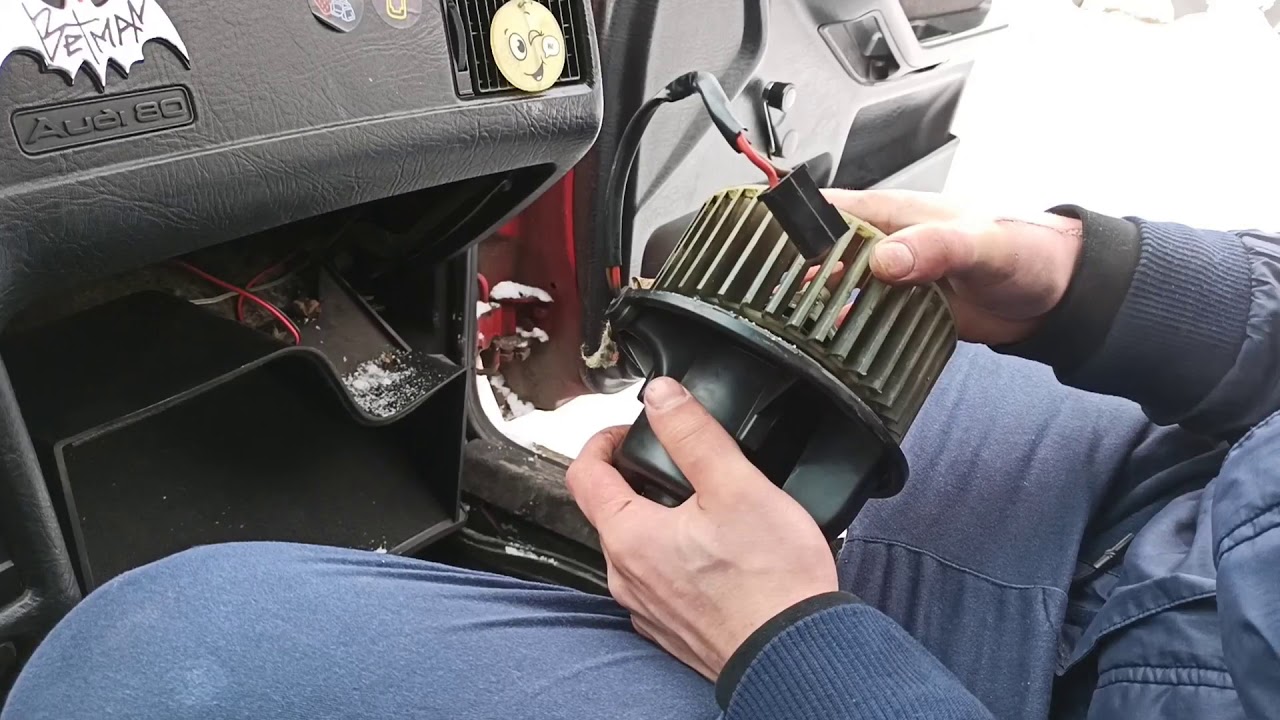

Замена моторчика печки Ауди 80 Б3
Чтобы снять нагнетатель, поверните его по часовой стрелке и вытащите из корпуса воздуховода.
Для установки нагнетателя печки «Ауди 80» в процессе замены или после ремонта выполняйте все эти действия в обратном порядке.
Перед подключением разъема обязательно проверяйте состояние его контактных клемм и, при обнаружении коррозии обработайте соответствующими препаратами и продуйте сжатым воздухом. Кроме того, проверяйте, не находится ли в полости воздуховода какой-нибудь мусор, ведь если вы его пропустите, то при включении обдува они будут греметь, а то и повредить крыльчатку, что снизит эффективность обдува салона.
Заключение
Замена вентилятора печки «Ауди 80» — довольно простая операция, для выполнения которой не требуется какое-либо дорогостоящее оборудование или глубокие познания в авторемонте, поэтому провести ее сможет даже начинающий владелец этого автомобиля.
