Замена моторчика печки Ауди 100 С4 — как сделать самостоятельно

Замена моторчика печки «Ауди 100 С4» требуется тогда, когда этот агрегат либо совсем перестает работать, либо создаваемый им поток воздуха слишком слаб, а его цепь питания и остальные элементы климатической системы в полном порядке.

Как определить, что проблема в моторчике печки «Ауди С4»

Если поток воздуха стал заметно слабей или полностью прекратился, вне зависимости от того, охлаждает или греет климатическая установка, а расположенная на консоли панель управления функционирует штатно, то для определения причин этой неисправности сделайте следующее:

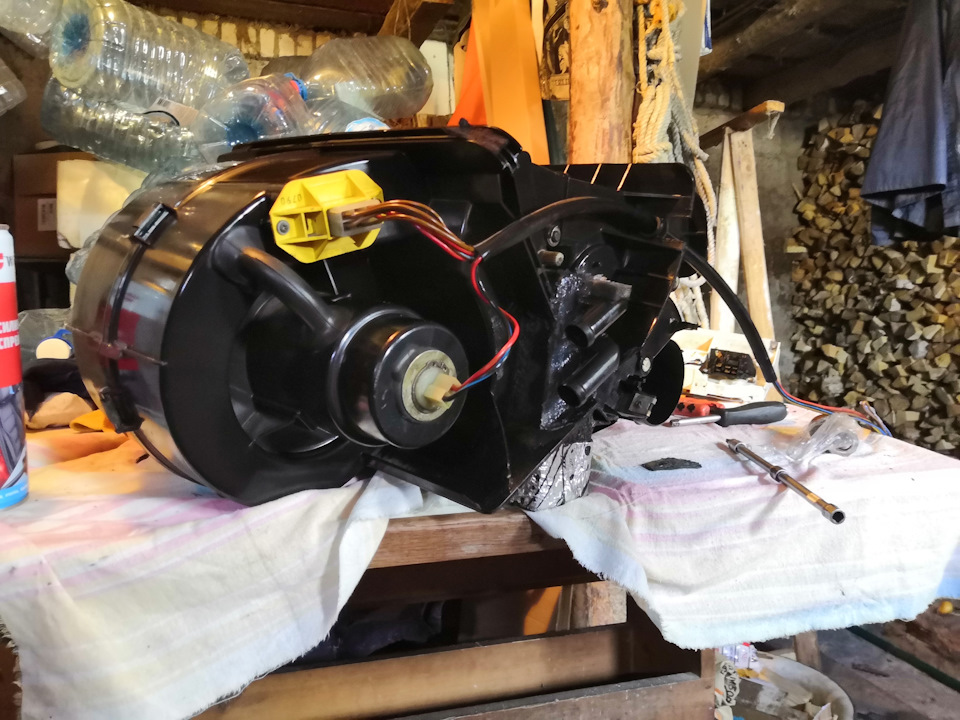

Старый, требующий замены и новый моторчики печки

1. Проверьте предохранитель, если он сгорел, замените.
2. Проверьте и, при необходимости замените салонный фильтр.
3. Откройте капот и снимите гофрированный патрубок, соединяющий моторчик печки (нагнетатель) с кондиционером или воздуховодом (зависит от комплектации машины), затем, меняя режимы работы климатической системы, добейтесь полного открытия заслонки, установленной после моторчика. Поставьте на место гофрированный патрубок и проверьте, не стал ли поток воздуха сильней, если нет, то проблема либо в проводке, либо в моторчике печки «Ауди 100 С4».
4. Снимите двухпроводной разъем (он расположен в задней части электромотора отопителя), затем подключите к нему вольтметр и измеряйте напряжение в различных режимах работы климатической системы. Если в режиме максимального обдува оно отличается от напряжения аккумулятора не больше, чем на 0,5V, то с проводкой все в порядке, а вот моторчику печки нужны ремонт или замена. Если максимальное напряжение заметно ниже, чем на аккумуляторе, то проблема где-то в электрической части.

Как проверить моторчик печки «Ауди 100 С4»

Проверить электромотор можно как прямо на машине, хотя это будет малоинформативно, так и после снятия электродвигателя с крыльчаткой. В первом случае подайте на двуконтактный разъем агрегата напряжение от аккумулятора и убедитесь, что он работает штатно, оборотов достаточно и нет никаких посторонних звуков.

Вентилятор установлен внутри этого пластикового корпуса

Хорошо бы в этот момент убедиться, что поток воздуха в салоне остался таким же, в противном случае будет очевидно, что проблема в схеме его питания. Такая проверка поможет определить одно из двух состояний моторчика печки – либо работает, пусть даже совсем плохо, либо не работает, поэтому чаще ее применяют для диагностики проводки, ведь если при подключении напрямую поток воздуха возрастает, значит, проверка где-то в электрике.

Для более полной проверки электромотор снимают, затем проверяют по следующим параметрам:

• люфт вала;
• легкость вращения вала;
• состояние щеток;
• состояние обмоток.

Даже незначительный люфт вала вентилятора говорит о том, что подшипники уже сильно изношены и остается решить, замена чего будет более предпочтительна, подшипников или моторчика печки Audi 100 C4 в сборе? Тугое вращение вала говорит о том, что подшипники высохли и, скорее всего, укрепленный слой металла на их поверхности уже разрушен, поэтому до появления люфта осталось совсем чуть-чуть. Если щетки стерты, восстановить работу моторчика поможет их замена, но при условии, что контактные пластины коллектора не имеют следов сильного износа, в противном случае после ремонта агрегат долго не проработает.

Замена моторчика печки Ауди 100 С4

Также выполните эти проверки

1. Подсоедините электродвигатель напрямую к аккумулятору с помощью двух проводов, он должен вращаться со скоростью 3–4 тысячи оборотов в минуту. При этом шуметь должна только крыльчатка, любой скрип или писк говорит о том, что узлу нужна замена.
2. С помощью мультиметра (переведите его в режим измерения тока) оцените потребляемый ток, если после набора оборотов он превышает 20 ампер, на лицо межвитковое замыкание или сильное высыхание подшипников. Теоретически, последние можно смазать, но такой моторчик печки «Ауди 100 С4» долго не прослужит, так что ему в любом случае нужна будет замена.
3. Обязательно понюхайте моторчик, если есть хотя бы небольшой запах гари, значит, как минимум одна из обмоток уже подгорела и на ней появилось или вот-вот появится межвитковое замыкание. Единственными способами ремонта в этом случае являются перемотка (учитывая стоимость нового агрегата, это редко оправдано) и его замена.

Замена моторчика печки «Ауди 100 С4» своими руками – что, как и почему

В отличие от предыдущих поколений этой модели, электромотор вентилятора печки на «Ауди 100 С4» установлен так, что доступ к нему возможен лишь со стороны подкапотного пространства, поэтому снять его для диагностики или замены гораздо сложней. Если же автомобиль оснащен кондиционером, то ситуация усугубляется на порядки, ведь придется разряжать и демонтировать испаритель, а после замены моторчика печки снова заправлять кондиционер.

Какие инструменты потребуются

Для замены моторчика печки «Ауди 100 С4» вам будут нужны:

• набор накидных или рожковых ключей различных размеров;
• ключ-трещотка с набором головок;
• ключи шестигранники различных размеров;
• плоская и крестовая отвертки;
• съемник стопорных колец.

Замена моторчика печки «Ауди 100 С4» — снятие и установка вентилятора

На автомобилях без кондиционера снятие электродвигателя вентилятора для ремонта или замены не вызывает затруднений даже у неопытного автолюбителя, а вот на тех Audi 100 C4, которые оснащены кондиционером, все на порядок сложней. Ведь чтобы вытащить требующее ремонта устройство из пластикового корпуса приходится снимать испаритель, что подразумевает сброс фреона, либо же разбирать консоль, расположенную сбоку от панели приборов, получая доступ к вентилятору из салона и снимать трапецию дворников. Второй вариант более трудоемкий, но его можно выполнить самостоятельно, хотя для этого потребуется серьезный опыт авторемонтных работ.

Замена моторчика печки Ауди 100 С4 с кондиционером

Чтобы вытащить электродвигатель из пластикового корпуса нужно вытащить нижний разъем и снять стопорное кольцо.

Снятие электромотора на машине без кондиционера

Чтобы снять моторчик печки «Ауди 100 С4» на машине без кондиционера, поступайте так:

1. Поставьте автомобиль на ровную площадку.
2. Откройте капот.
3. Отключите аккумулятор.
4. Снимите пластиковую защиту, закрывающую нишу под лобовым стеклом.
5. Снимите щетки дворников.
6. Снимите пластиковую решетку, через которую вода со стекла уходит в кузов и из него выливается на землю.
7. Отсоедините тросик привода запорной заслонки (она установлена сбоку от корпуса вентилятора печки).
8. Снимите воздуховод отопителя с запорной заслонкой (на некоторых модификациях заслонка установлена на патрубке).
9. Снимите гофрированную трубу (толстый шланг).
10. Снимите пластиковый патрубок, на котором была установлена гофрированная труба. Будьте внимательны, он зафиксирован тремя саморезами, один из которых расположен внизу и к нему крайне неудобно подбираться, поэтому часть автолюбителей и работников автосервисов просто обламывают нижнюю часть патрубка в районе этого самореза. После такого демонтажа патрубок приходится восстанавливать или ставить большую шайбу, чтобы полноценно прижать его новым саморезом.
11. С обратной стороны корпуса вентилятора печки «Ауди 100 С4» снимите разъем, который входит в торец электромотора.
12. Съемником снимите стопорное кольцо, не потеряйте установленную под ним металлическую шайбу.
13. Пальцем выдавите моторчик наружу.
14. Вытащите электродвигатель в сборе с крыльчаткой из корпуса и ниши.

Ремонт моторчика печки Ауди 100 С4

Установка нового моторчика

Установку нового моторчика печки «Ауди 100 С4» проводите в порядке, обратном описанному в предыдущем разделе. При этом учитывайте, что задняя часть электродвигателя должна плотно сесть в предназначенное для нее место, образованное резиновыми уплотнителями, поэтому для облегчения монтажа сбрызните их жидкостью WD-40. Когда нагнетатель станет на свое место, наденьте на него металлическую шайбу, затем зафиксируйте стопорным кольцом и подключите соответствующий разъем.

Видео

Чтобы лучше понять всю разницу в замене моторчика печки «Ауди 100 С4» на автомобилях без кондиционера и с ним, рекомендуем вам посмотреть это видео:

Заключение

Замена моторчика печки «Ауди 100 С4» на автомобиле без кондиционера по силам большинству автолюбителей, обладающих хотя бы минимальными навыками авторемонта, однако для моделей с кондиционером все гораздо сложней. Если у вас именно такой вариант, а также вы никогда не ремонтировали автомобильную проводку и чинили кондиционер, не рискуйте, обратитесь в автосервис, где вам быстро снимут старый и установят новый электромотор.
