Подключение усилителя к магнитоле: пошаговая инструкция

Подключение аудиосистемы в автомобиле требует точности, понимания принципов работы электрических цепей и внимания к деталям. Даже при наличии качественной акустики и головного устройства без грамотной настройки и правильного монтажа достичь полноценного звучания невозможно. В этой статье собрана практическая информация и пошаговые рекомендации, которые помогут избежать типичных ошибок при дооснащении машины усилителем.

Выбор места

Перед тем, как подключить усилитель к магнитоле, определите его размещение. Это важный этап, поскольку он влияет на дальнейшую организацию аудиосистемы в авто. Распространенный вариант — монтаж устройства в багажном отсеке, сразу за спинкой задних кресел.

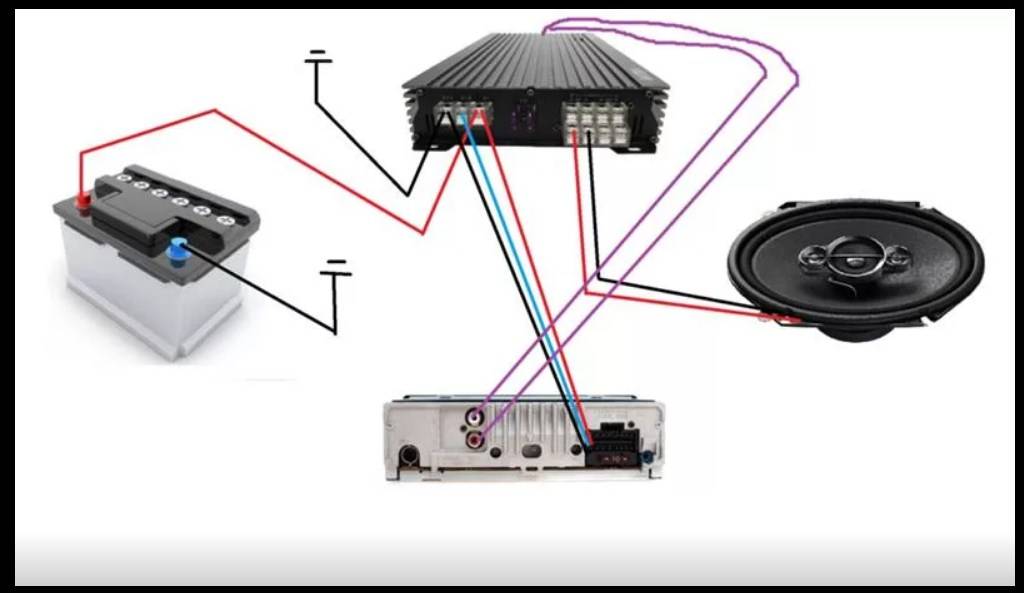

Как подключить усилитель к магнитоле

Такое расположение продиктовано удобством доступа и свободным пространством. Однако нужно учитывать, что протяженность межблочных проводов при этом увеличивается — от головного устройства до усилителя потребуется 4–5 м. Плюс — необходимо предусмотреть отдельные линии до колонок: для передних — до 5 м, для тыловых — чуть меньше. Поскольку провода укладываются не по прямой, окончательная длина может оказаться значительно больше расчетной.

Чтобы установка прошла без проблем, стоит учитывать теплоотдачу прибора. Оборудование должно находиться в месте с вентиляцией, без риска перегрева. Нельзя укладывать усилитель в перевернутом положении или закрывать его ковровыми покрытиями. В случае размещения под передними сиденьями длина кабелей сокращается, что положительно влияет на качество звука в машине и снижает потерю сигнала.

Выбор подходящего усилителя

Грамотный выбор зависит не только от количества каналов и бренда, но и от акустической конфигурации, применяемой в авто. Если в системе стоят активные колонки, смысла в отдельном усилителе нет — вся необходимая электроника уже встроена в них.

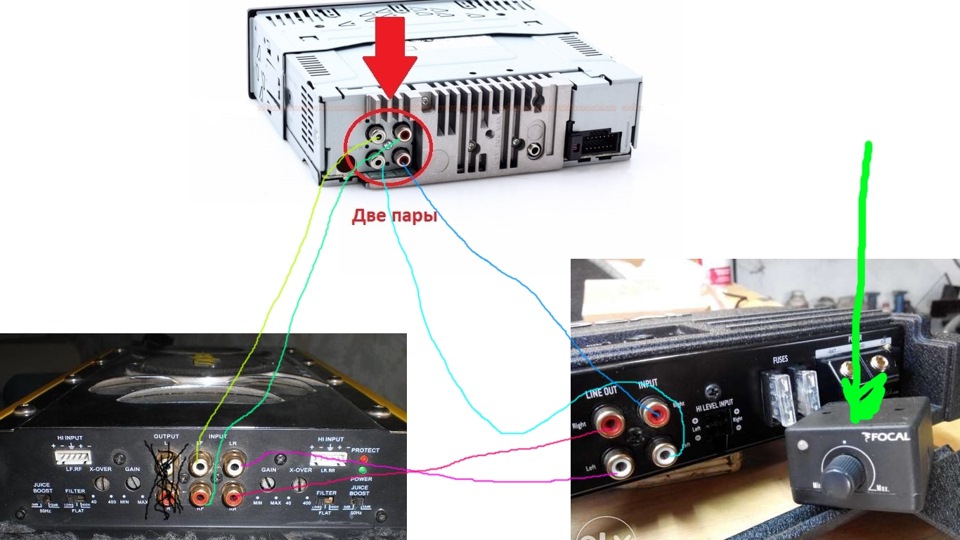

Подключение усилителя к магнитоле

Иначе дело обстоит с пассивной акустикой. В этом случае внешний модуль становится необходимостью: только он способен выдать требуемый уровень мощности для чистого и насыщенного звучания музыкального материала. Подключать такое оборудование стоит с учетом совместимости параметров с магнитолой и колонками, иначе даже самый мощный усилитель не обеспечит желаемого результата.

Важность использования качественного питания

Производительность всей аудиосистемы авто напрямую зависит от стабильности питания. Подключение усилителя требует применения кабелей с корректным сечением и изоляцией. Даже при наличии продвинутой магнитолы и дорогих динамиков плохое питание испортит звуковой баланс.

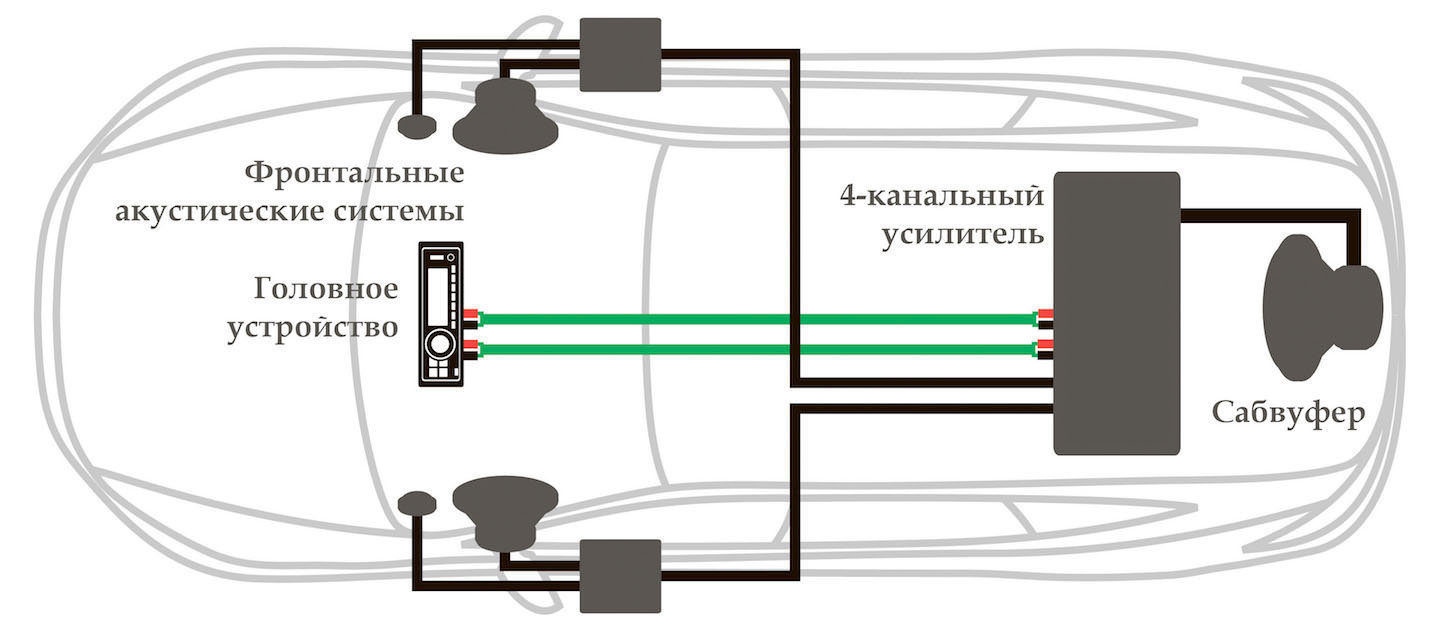

Как подключить усилитель к магнитоле в машине

Ошибки при выборе сечения питающего провода приводят к искажениям. В результате звук становится тусклым, появляются хрипы, теряется динамика. Правильный расчет зависит от мощности системы и длины трассы. Проблема актуальна при мощных усилителях и длинных линиях питания.

Процесс подбора сечения провода

Для точного подбора силового провода следует учитывать номинальную мощность, указанную производителем, а также длину трассы и число каналов. Например, четырехканальный усилитель с мощностью 100 Вт требует учета общей нагрузки в 400 Вт. Исходя из этого и рассчитывается сечение кабеля. Чем толще провод, тем ниже его сопротивление, а значит, меньше потерь.

При этом важно соблюдать баланс: положительный и отрицательный кабели не должны различаться по сечению. Не допускается ситуация, когда минус тоньше плюса. Длина кабелей не регламентирована, но на практике длинные линии требуют увеличения сечения.

Особенности подбора предохранителя

Подключать усилитель без защиты от перегрузки категорически запрещается. Ее отсутствие на силовом проводе приведет к возгоранию или выходу из строя дорогостоящих компонентов. Чтобы избежать этих рисков, плавкий предохранитель следует разместить как можно ближе к аккумулятору.

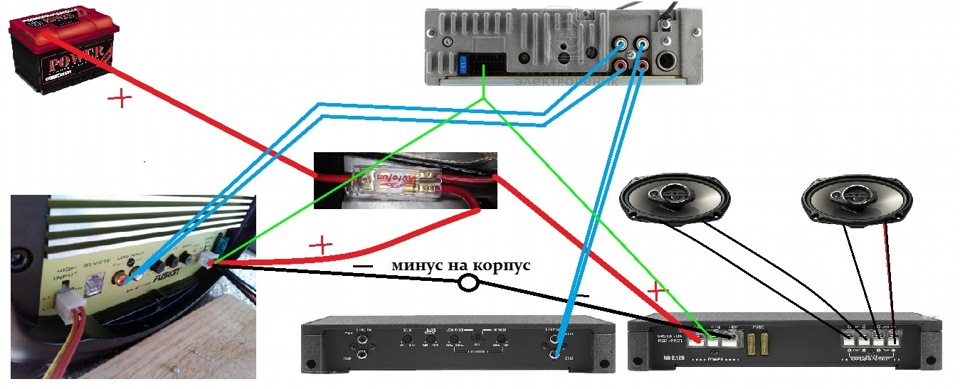

Схема подключения усилителя к магнитоле

Номинал выбирается в зависимости от сечения питающего кабеля. Если использовать слишком слабый предохранитель, он будет срабатывать без причины. При избыточной силе тока не сработает даже при коротком замыкании. Важно соблюдать баланс между током, мощностью усилителя и характеристиками кабеля. Каждому каналу должна соответствовать своя линия питания.

Подготовительные работы перед установкой

Прежде чем приступать к подключению, нужно подготовить весь комплект материалов и инструментов. Для стандартной системы потребуются:

• отвертки и пассатижи;
• межблочный комплект;
• силовые кабели;
• предохранители;
• изоляция;
• стяжки.

Кроме того, следует продумать расположение компонентов так, чтобы они не мешали при обслуживании и были защищены от механических повреждений. Например, не стоит прокладывать кабель в зоне, где его может перетереть движущийся элемент автомобиля.

Полезная информация по подключению управляющего и межблочного провода

На задней панели большинства двухдиновых магнитол можно обнаружить линейные RCA-выходы. Они обозначаются следующим образом:

• «SW» — для сабвуфера;
• «F» — на фронтальные колонки;
• «R» — на задние.

Подключение межблочного провода выполняется с учетом направления каналов — правый и левый. Различаются они по цвету. Монтаж следует производить вдали от силовых линий, чтобы избежать наводок. Хороший вариант — прокладка под обшивкой потолка или ковровым покрытием.

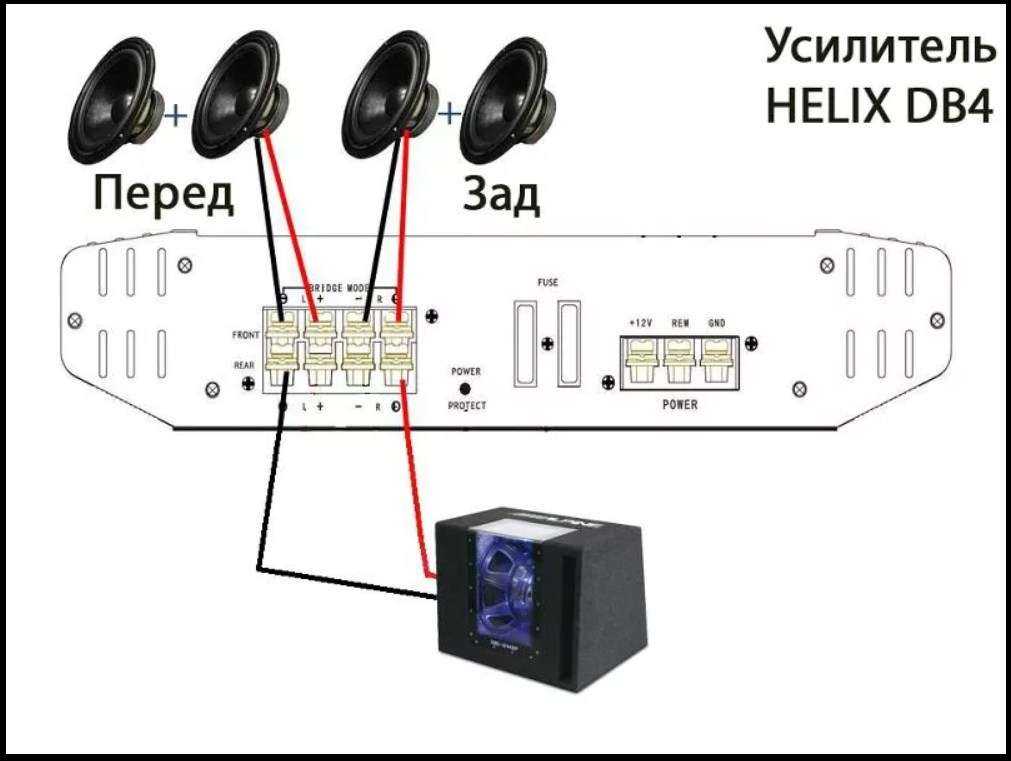

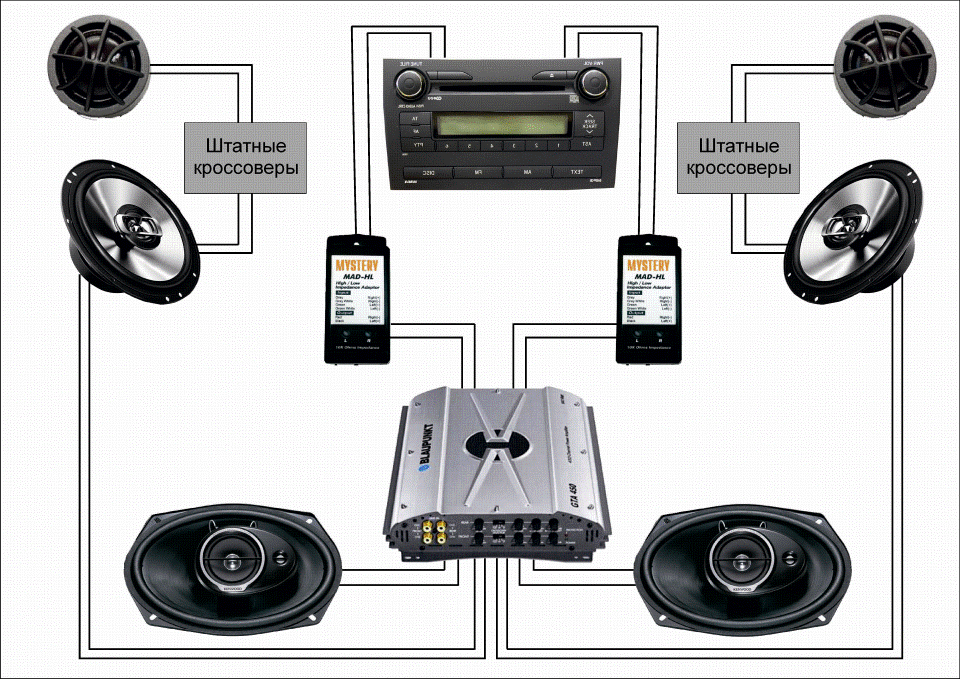

Подключил колонки к магнитолы и к усилителю

Что касается управляющего провода, его можно найти отдельно или в составе RCA-комплекта. Он обычно синего цвета с белой полосой и соединяется с разъемом REM. Для корректной работы подойдет кабель сечением 1 мм².

Разбор схемы подключения двухканального и четырехканального усилителя

Четырехканальные модели чаще используются в повседневных системах, поскольку позволяют организовать питание на четыре колонки или же на два динамика и сабвуфер.

Вариант с четырьмя каналами предполагает интеграцию по стереосхеме с сопротивлением 2–4 Ом. При желании задействовать сабвуфер, подключать его лучше через мостовое соединение. Здесь важно выбрать модель с сопротивлением не менее 4 Ом, иначе усилитель будет перегреваться и уходить в защиту.

Производители часто указывают на корпусе модуля схему — где плюс, где минус — что упрощает установку.

Схема подключения одноканального устройства

Этот тип устройства чаще используется при установке сабвуфера в авто Одноканальный усилитель рассчитан на работу с низким сопротивлением вплоть до 1 Ом. Это дает возможность раскачать даже мощный динамик без искажений.

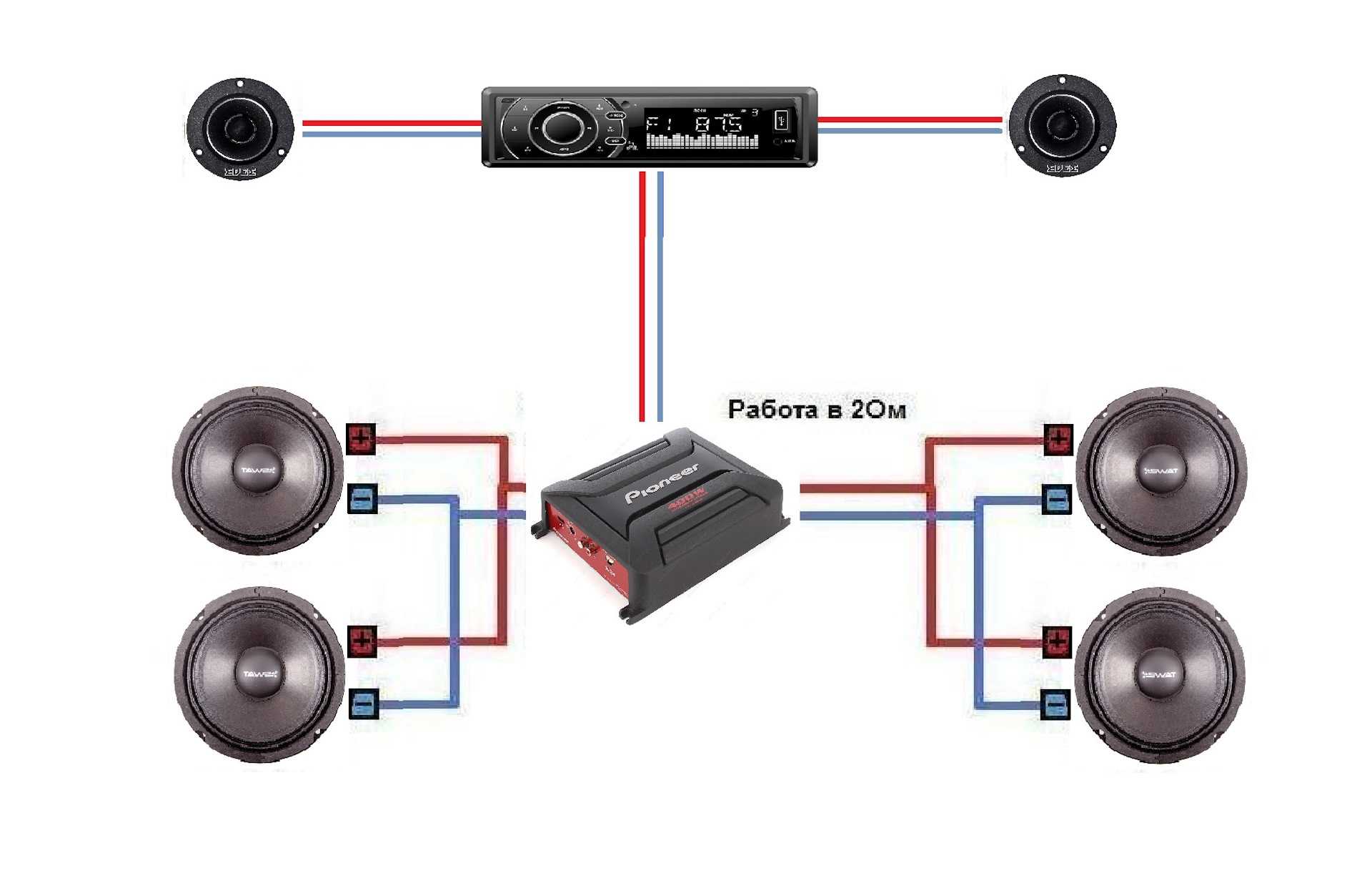

Как подключить усилитель к магнитоле и колонкам

Схема подключения к магнитоле включает стандартный набор: питание от аккумулятора, межблочные провода RCA. Если сабвуфер имеет двойную катушку, то потребуется учитывать ее конфигурацию.
